Максимальная нагрузка на точку газоподключения – это расчетное значение предельного объема потребления газа оборудованием, подключенным к данной точке. Этот параметр необходим для проектирования, заключения договора с поставщиком и обеспечения безопасности эксплуатации системы. Указание некорректной нагрузки может привести к отказу в согласовании, перебоям в подаче или аварийным ситуациям.
Для каждой точки подключения нагрузка определяется суммарной тепловой мощностью оборудования, которое будет использоваться. Например, если к одной точке подключены котел на 24 кВт и плита на 7 кВт, расчетная нагрузка составит 31 кВт. Дополнительно учитывается коэффициент одновременности работы оборудования, который, как правило, принимается в пределах от 0,8 до 1 в зависимости от типа объекта.
В заявлении или технической документации нагрузку указывают в кВт или м³/ч (при наличии пересчета по норме расхода). Показатель должен быть обоснован: для юридических лиц – ссылкой на проектную документацию или расчет теплопотребления, для частных домов – на основе паспортных данных оборудования. Указание предельно точных данных исключает необходимость последующей корректировки и ускоряет процедуру согласования.
При составлении документации важно также указать количество и типы оборудования, расчетные параметры давления и режимы работы. Все значения должны соответствовать требованиям СП 62.13330 и нормативам, утвержденным региональными газораспределительными организациями.

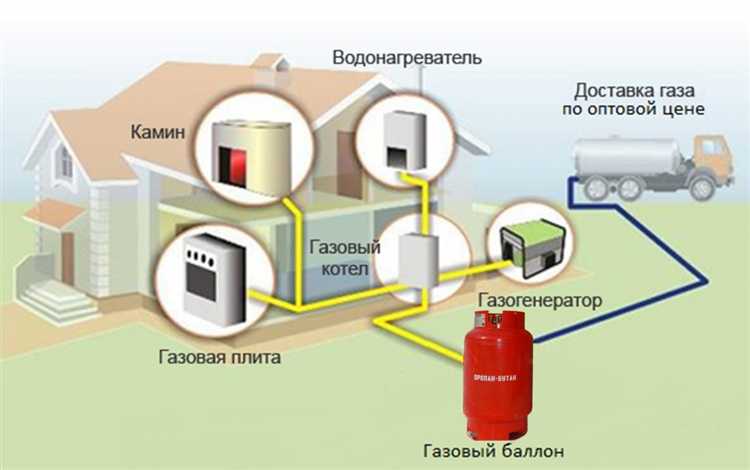

Что считается максимальной нагрузкой и как её рассчитать для каждой точки
Для расчёта нагрузки нужно определить паспортный расход газа каждого прибора, подключаемого к точке, и сложить значения. Например, если к одной точке подключены газовая плита (1,2 м³/ч) и водонагреватель (2,5 м³/ч), то максимальная нагрузка составляет 3,7 м³/ч.
При наличии оборудования с переменным расходом следует брать его номинальное значение, указанное в технической документации. Если указано два значения – минимальное и максимальное – используется именно максимальное. При отсутствии паспортных данных допустимо использовать ориентировочные нормативы, но только в согласовании с газоснабжающей организацией.
Важно учитывать коэффициенты одновременности, но применять их можно только при расчётах для групп точек или целого объекта. Для одной точки подключения используется сумма всех пиковых расходов без поправок, даже если одновременное включение маловероятно.
Нагрузку следует указывать с точностью до одного десятичного знака. Если расчетная величина превышает 10 м³/ч, требуется обоснование проектной организацией и согласование с поставщиком газа.
Где взять данные о потреблении газа оборудования для расчёта нагрузки
Исходные данные по расходу газа берутся исключительно из технической документации на оборудование. Каждый газопотребляющий агрегат – котёл, водонагреватель, горелка, плита – должен иметь паспорт, в котором указаны номинальные параметры.
- В паспорте оборудования указывается расход природного газа в м³/ч или кВт. При этом важно учитывать именно максимальное значение при полной мощности.
- Если оборудование импортное, параметры могут быть указаны в BTU/h или MJ/h. В этом случае необходимо произвести пересчёт в кубометры в соответствии с теплосодержанием газа в регионе.
- При отсутствии паспорта необходимо обратиться к производителю или официальному дистрибьютору, чтобы получить точную информацию.
Для оборудования, поставленного по проекту, можно использовать данные, зафиксированные в спецификации или ведомости потребителей газа. Однако важно сверить проектные значения с фактическими паспортными характеристиками.
В случае нестандартного оборудования (печи, лабораторные установки, технологические горелки) данные берутся из технологического регламента или проектной документации на производственный процесс. При отсутствии таких документов необходимо провести расчет по формуле тепловой мощности и КПД установки с учетом давления и типа газа.
Все значения, полученные для расчета нагрузки, должны быть пересчитаны к одинаковым условиям: давлению (обычно 20 мбар) и температуре газа. Это важно для корректного суммирования и передачи в газоснабжающую организацию.

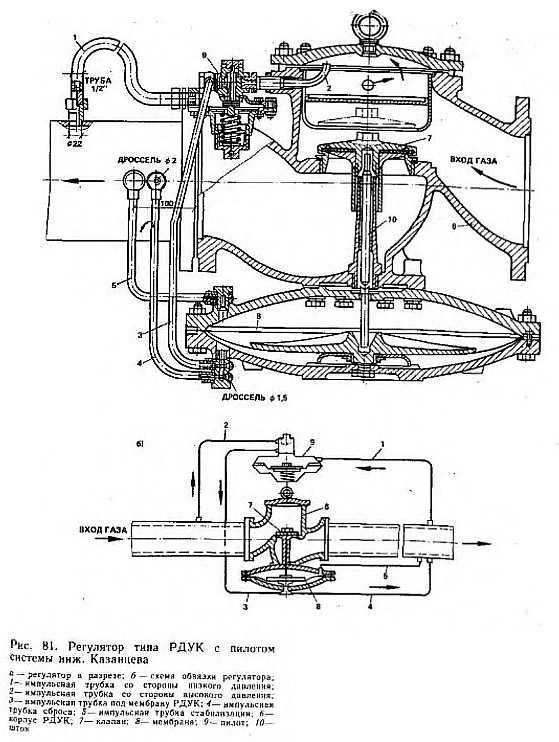

Как оформляется таблица с нагрузкой по точкам подключения в проектной документации
В проектной документации таблица с нагрузкой по точкам газоподключения представляется в виде отдельного структурированного блока, включающего идентификационные и расчетные данные по каждому потребителю. Таблица оформляется в составе раздела, посвящённого внутреннему газоснабжению или инженерным системам, и сопровождается пояснительным текстом с обоснованием расчетов.
Каждая строка таблицы должна соответствовать одной точке подключения или единице газоиспользующего оборудования. В столбцах указываются: наименование оборудования (с указанием модели), место установки, тип потребителя (бытовой, производственный), номинальное и максимальное потребление газа в м³/ч, давление в точке подключения (рабочее и минимально допустимое), коэффициент одновременности, расчетная нагрузка.
Отдельным столбцом отображается код оборудования по проектной маркировке и ссылка на чертеж или схему, где указана данная точка подключения. При наличии резервного оборудования его данные указываются отдельно с пометкой «резерв».
Обязателен столбец с обоснованием расчетной нагрузки – либо ссылкой на паспортные данные, либо результатами теплотехнического расчета. При использовании нормативных значений указывается источник (например, СП, ГОСТ).
В конце таблицы приводится итоговая расчетная нагрузка по объекту, как сумма всех точек подключения с учетом одновременности, если это допустимо расчетной методикой. Таблица подписывается ответственным проектировщиком с указанием даты составления и согласуется с заказчиком или газораспределительной организацией, если того требует регламент.
Какие единицы измерения использовать при указании нагрузки
При проектировании систем газоснабжения и указании максимальной нагрузки по точкам подключения используют строго определённые единицы измерения, соответствующие нормам СП и ГОСТ.
Основная единица измерения тепловой нагрузки – кВт (киловатт). Она применяется для расчёта суммарной и удельной мощности оборудования, потребляющего газ. Все значения тепловых нагрузок оборудования (котлы, водонагреватели, печи и пр.) указываются в кВт с округлением до десятых.
Для расчёта объёма потребляемого газа используют м³/ч (кубические метры в час). Эта единица необходима для расчёта гидравлической нагрузки на газопровод и подбора диаметров трубопроводов. Перевод из кВт в м³/ч выполняется с учётом нижней теплоты сгорания газа, в среднем принимаемой равной 9,3 кВт·ч/м³ для природного газа.
Дополнительно в документации может указываться Нм³/ч (нормальные кубические метры в час), если расчёты выполняются при стандартных условиях температуры и давления. Это особенно важно для промышленных объектов с учётом точности расчётов расхода.
Также необходимо учитывать, что давление газа указывается в кПа или мбар, но это не единица нагрузки, а параметр, влияющий на пропускную способность трубопровода. В пределах одного проекта нельзя смешивать разные системы единиц без пересчёта и пояснений в пояснительной записке.
Использование единых и согласованных единиц измерения исключает ошибки в расчетах и облегчает согласование проектной документации с газораспределительными организациями.

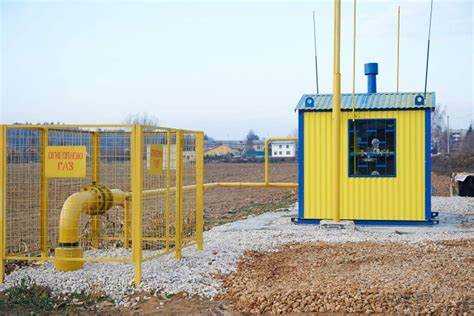

Как учесть резервную нагрузку и пусковые расходы газа
Если резерв вводится по схеме «взамен», то нагрузку от него учитывают раздельно, как альтернативную. В проектной документации это отражается через примечания или отдельные расчётные сценарии. Например, если котёл 1 работает в обычном режиме, а котёл 2 включается только при его отключении, в расчёт максимальной нагрузки берётся только один из них, но в пояснительной записке должна быть указана возможность их замены.
Пусковые расходы газа определяются характеристиками оборудования и длительностью розжига. Для горелок с пневмомеханическим розжигом необходимо учитывать кратковременный увеличенный расход газа на этапе старта. Такие значения берутся из технических паспортов или заводских инструкций и прибавляются к общей расчетной нагрузке, если включение оборудования происходит одновременно, например, при восстановлении после отключения подачи газа.
Если пуск оборудования осуществляется ступенчато, пусковые расходы можно не суммировать, а рассчитывать их по наиболее нагруженному этапу. В любом случае расчёт должен учитывать наихудший сценарий с точки зрения одновременного запуска оборудования, особенно в условиях автоматизированного управления системами отопления и ГВС.
В итоговой нагрузке пусковые расходы учитываются как дополнительный коэффициент, увеличивающий общий расход на 5–10 % в зависимости от особенностей проектируемой системы. При этом допускается округление результата вверх в пределах установленной точности расчёта, но только с указанием оснований в пояснительной части проекта.
Какие ошибки при указании нагрузки могут привести к отказу в подключении
Ошибочный расчет максимальной нагрузки – одна из главных причин отказа в газоподключении. Указание нагрузки ниже фактической ведет к недостаточной мощности оборудования и риску аварийных ситуаций. Перегрузка системы из-за завышенной нагрузки требует дополнительных согласований и увеличивает сроки.
Некорректный выбор единиц измерения вызывает несоответствие данных проектной документации и реального потребления. Например, смешение м³/ч и м³/сут без пересчета приводит к ошибочным расчетам, что чаще всего выявляется при проверке.
Отсутствие учета пусковых расходов и резервной нагрузки приводит к недооценке максимального потребления, особенно при работе оборудования с циклическими нагрузками. Это вызывает несоответствие проектных решений требованиям норм.
Неправильное суммирование нагрузок по точкам подключения. Часто при объединении нескольких приборов или помещений неправильно складывают пиковые нагрузки, не учитывая одновременность потребления. В результате заявленная максимальная нагрузка либо завышена, либо занижена.
Отсутствие подтверждающих документов на оборудование и нормативных данных о расходах газа. Газораспределительные организации требуют официальные паспорта и технические характеристики, подтверждающие расчетные значения.
Ошибка при указании температуры и давления газа в расчетах приводит к неправильному определению объёмной нагрузки. Необходим учет давления газа на входе в оборудование и температуры окружающей среды.
Неправильное оформление проектной документации с отсутствием четкой разбивки по точкам подключения и нагрузкам. Отсутствие ясности усложняет проверку и может вызвать отказ без возможности корректировки.
Для успешного прохождения согласования рекомендуется использовать данные от производителей оборудования, выполнять расчеты с учетом максимальных эксплуатационных условий, а также тщательно сверять единицы измерения и корректно оформлять документы.
Вопрос-ответ:
Какие данные необходимо собрать для правильного расчёта максимальной нагрузки по каждой точке газоподключения?
Для расчёта максимальной нагрузки важно собрать информацию о типах и количестве газового оборудования, их паспортные характеристики по расходу газа, режимах работы (например, продолжительность работы в сутки, пусковые циклы), а также учитывать пиковые нагрузки и возможные резервы. Эти данные можно получить из технической документации оборудования или напрямую у производителя. Без точных исходных параметров расчёт может быть неверным и привести к ошибкам при проектировании.
Как правильно учесть пусковые расходы газа в расчетах по точкам подключения?
Пусковые расходы газа — это кратковременный повышенный расход при запуске оборудования, который значительно превышает его рабочий расход. Для учёта таких расходов необходимо определить величину пускового расхода для каждого агрегата и время пуска. При расчёте максимальной нагрузки эти показатели складываются с рабочей нагрузкой, чтобы получить максимальное значение расхода. Если пусковые расходы игнорировать, это может привести к недостаточной пропускной способности газовой сети и отказу в подключении.
Можно ли использовать нормативные справочники для определения нагрузки по точкам подключения, и какие особенности при этом учитывать?
Нормативные справочники содержат средние или типовые значения расхода газа для различных видов оборудования и процессов, что может облегчить предварительный расчет. Однако при использовании справочников важно учитывать специфику конкретного объекта — его режимы работы, характеристики оборудования, а также фактические данные производителя. Справочники служат ориентиром, но в проектах с нестандартным оборудованием или особыми режимами работы рекомендуется использовать точные технические данные.
Какие ошибки чаще всего допускают при указании максимальной нагрузки по точкам газоподключения, и как их избежать?
Частые ошибки включают: указание суммарного расхода без учёта пиковых и пусковых нагрузок, использование неверных единиц измерения, игнорирование резервных расходов, копирование данных без проверки технической документации и неправильное оформление таблиц с нагрузкой. Чтобы избежать проблем, нужно тщательно проверять данные, применять корректные форматы и единицы измерения, учитывать все режимы работы оборудования и консультироваться с техническими специалистами при сомнениях. Это позволит обеспечить точность расчетов и избежать отказов при согласовании проекта.
