План полосы отвода – ключевой документ, определяющий границы земельного участка, выделенного для размещения инженерных коммуникаций, транспортных или других линейных объектов. Его точный состав и структурированность напрямую влияют на юридическую защиту территории и соблюдение нормативных требований.
В основу плана включаются данные геодезических изысканий, координаты точек границ с привязкой к государственной системе координат, а также технические параметры полосы, такие как ширина, конфигурация и допустимые зоны застройки или ограничения. Неотъемлемой частью является графическое изображение с детальной разбивкой и обозначением существующих и планируемых объектов.
Для обеспечения юридической силы и практической применимости плана необходимо строгое соблюдение методических указаний, а также актуальность исходных данных. Важное значение имеет детализация разделов документа, позволяющая минимизировать риски споров при эксплуатации и контроле за полосой отвода.
Определение границ полосы отвода в плане
Границы полосы отвода фиксируются на основании проектной документации и геодезических измерений. Для точного определения необходимо учитывать нормативные требования, тип транспортной или инженерной конструкции и особенности рельефа местности.
Основным ориентиром служат осевые линии сооружений, от которых отмеряются расстояния, установленные проектом. При этом важно строго соблюдать минимальные размеры полосы отвода, регламентированные законодательством, чтобы обеспечить безопасность и возможность технического обслуживания.
Для закрепления границ используются координаты в единой системе координат объекта, которые наносятся на план с точностью не ниже 0,1 метра. Геодезическая привязка осуществляется с применением современных инструментов – GPS-приемников и тахеометров.
Рекомендуется детально фиксировать поворотные точки полосы отвода, указывая их числовые параметры и характерные ориентиры на местности. Это обеспечивает однозначность интерпретации границ при эксплуатации и возможных корректировках плана.
При сложном рельефе или наличии инженерных коммуникаций границы полосы отвода следует уточнять с учетом зон возможного влияния на сооружения и соблюдения требований по охране окружающей среды.
Обозначение объектов инфраструктуры на плане полосы отвода
На плане полосы отвода необходимо чётко и однозначно обозначать все существующие и проектируемые объекты инфраструктуры, чтобы исключить ошибки при проектировании и строительстве. Для этого применяются стандартизированные графические символы, согласованные с нормативными документами в области землеустройства и инженерных изысканий.
Каждый объект инфраструктуры должен сопровождаться пояснительной надписью, указывающей его тип и основные характеристики, например, диаметр трубопровода, материал кабеля, класс электрической сети. Рекомендуется использовать сокращения, утверждённые в отраслевых стандартах, чтобы избежать избыточной детализации и сохранить читаемость плана.
Обязательным элементом обозначения является нанесение точных координат или привязочных отметок, позволяющих установить расположение объекта на местности с высокой точностью. В случае линейных объектов (трубопроводы, кабели, дороги) необходимо отображать направление прокладки и ключевые узлы: колодцы, муфты, пересечения с другими коммуникациями.
Для облегчения восприятия плана допускается применение цветовой дифференциации, при этом каждый цвет должен быть расшифрован в легенде плана. Например, водопровод обозначается синим цветом, газопровод – жёлтым, электросети – красным.
Дополнительно рекомендуется включать обозначения временных объектов и защитных зон с указанием границ воздействия на смежные участки. Все символы и надписи должны сохранять пропорциональность масштабу плана, чтобы исключить искажения и обеспечить точность интерпретации данных.
Технические требования к нанесению элементов на план
Все элементы плана полосы отвода должны наноситься с соблюдением масштабов, рекомендованных для конкретного типа проекта. Минимальный масштаб для детального отображения – 1:500, при необходимости общего обзора допускается 1:1000.
Линии границ полосы отвода должны иметь четкую толщину не менее 0,5 мм, при этом использоваться сплошные или пунктирные линии в зависимости от категории границы. Цветовое обозначение элементов допускается только в черно-белом варианте, если иное не установлено нормативами.
Обозначения инфраструктурных объектов выполняются с применением стандартных графических символов согласно ГОСТ 21.101-97. Размеры условных знаков должны быть не менее 3 мм в высоту, чтобы обеспечить читаемость при печати и копировании.
Текстовые подписи на плане наносить шрифтом высотой от 2,5 мм, с четким интервалом между строками, избегая наложений на графические элементы. Используется только заглавный шрифт без засечек для повышения читаемости.
Координатная сетка наносится с шагом не менее 50 метров и обозначается с точностью до сантиметров, что необходимо для точной геодезической привязки плана.
Все размеры и расстояния указываются в метрах с точностью до двух знаков после запятой. Линии размеров выполняются тонкими сплошными линиями, стрелки – с углом при вершине 30°, длиной 3–5 мм.
При нанесении элементов учитываются требования к плотности элементов, избегая перенасыщения плана деталями, которые могут снижать его информативность. Важно выделять ключевые объекты и границы контрастностью линий и условных знаков.
Использование цветовых выделений допускается только при цифровой версии плана и должно сопровождаться легендой, где каждому цвету соответствует конкретное назначение или характеристика объекта.
Описание топографических особенностей и рельефа территории
План полосы отвода должен содержать детальное отображение рельефа с использованием горизонталей, интервал которых определяется масштабом и степенью изменчивости местности. Важно зафиксировать отметки ключевых высотных точек – вершин, впадин, седловин, а также характер склонов (углы наклона и экспозицию). Для равнинных участков обязательна фиксация мелких форм рельефа: ложбин, бугров, промоин, что влияет на дренаж и инженерные решения.
Топографические особенности отражают наличие естественных преград и зон риска – оврагов, балок, береговых линий водоемов, участков с возможной подвижкой грунтов. Рекомендуется включать информацию о поверхности грунта (склонность к эрозии, оползни), что влияет на стабилизацию полосы отвода.
Особое внимание уделяется водораздельным линиям и их роли в формировании гидрографической сети. Детализация рельефа должна обеспечивать возможность моделирования стоков воды и оценки зон затопления при экстремальных погодных условиях.
При нанесении элементов рельефа необходимо соблюдать четкость и однозначность условных знаков, исключать излишнюю детализацию, затрудняющую восприятие карты, но не пренебрегать критически важными объектами и формами.

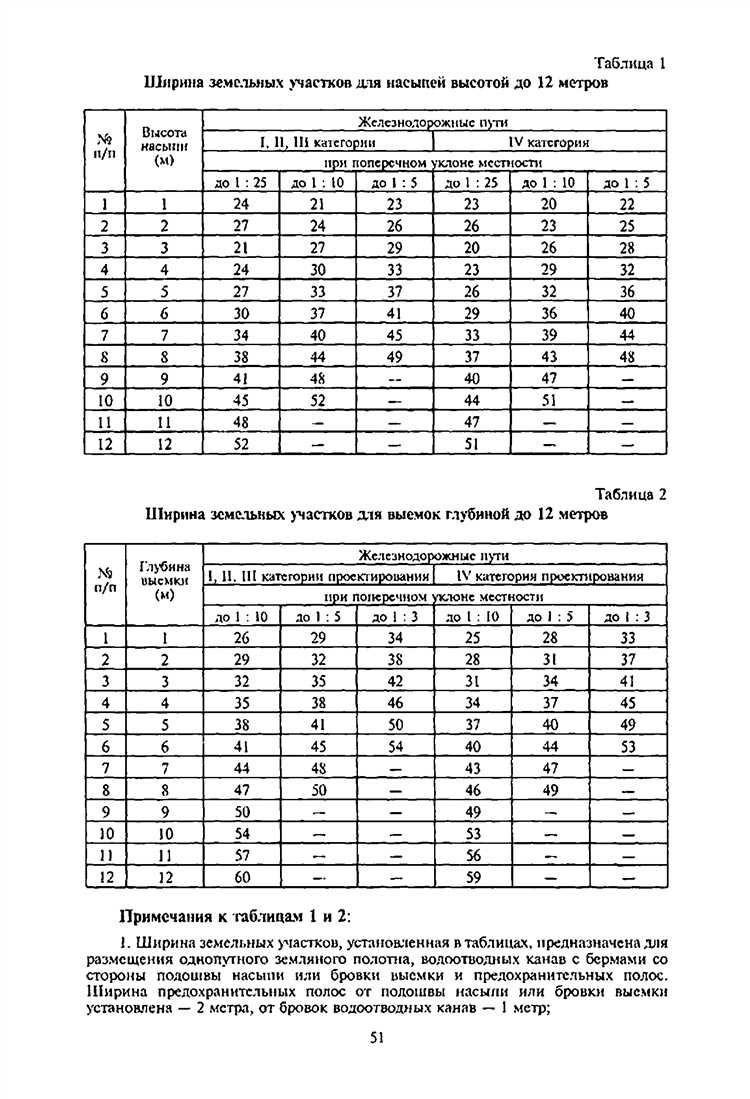

Указание координат и масштабного соотношения плана
План полосы отвода должен содержать четко определённые координаты, которые обеспечивают точное геопривязание объектов на местности. Используются координаты в единой системе координат, как правило, Государственной системы координат (ГСК) или системы WGS-84 для совместимости с геоинформационными системами и спутниковым позиционированием.
Для обозначения координат на плане применяются десятичные дроби с точностью не менее четырёх знаков после запятой для широты и долготы или метры с точностью до сантиметров для плоских координат (X, Y). Координаты фиксируются в ключевых точках полосы отвода, таких как углы, повороты и границы.
Масштаб плана выбирается исходя из размеров территории и требуемой детализации. Для типовых проектов полос отвода применяется масштаб от 1:500 до 1:2000. Масштаб 1:500 используется для участков с высокой плотностью объектов и сложным рельефом, обеспечивая детальное отображение элементов. Для протяжённых и менее насыщенных территорий целесообразен масштаб 1:1000 или 1:2000.
На плане обязательно указывается числовое масштабное соотношение в формате «М 1:XXX» с расположением в нижней части листа или рядом с условными обозначениями. Дополнительно рекомендуется использовать линейный масштаб – графическую линейку, делённую на метры, что облегчает визуальное определение расстояний.
При необходимости составления цифровых карт и интеграции с ГИС важно указать систему координат (например, WGS-84, ПСК-42, СК-42), зону проекции и горизонтальную и вертикальную привязку, чтобы обеспечить корректное сопоставление данных.
Соблюдение точности координат и правильный выбор масштаба гарантируют однозначное понимание и использование плана в процессе проектирования, строительства и эксплуатации объектов, минимизируют ошибки при согласовании и согласовании проектной документации.
Документальное оформление и оформление подписей на плане
План полосы отвода должен сопровождаться четким и однозначным документальным оформлением, обеспечивающим юридическую и техническую достоверность. Документы включают титульный лист, технические сведения, пояснительную записку и утверждающие подписи.
Подписи на плане располагаются в специально отведенной рамке, содержащей:
- Наименование организации, выполнившей план.
- ФИО и должности ответственных специалистов (например, главного инженера, геодезиста).
- Дата составления и номер документа.
- Подписи с расшифровкой и печатью организации.
Все надписи и подписи должны быть выполнены разборчивым шрифтом или аккуратным рукописным текстом с применением чернил темного цвета.
Обязательны подписи специалистов, ответственных за геодезическую съемку, проверку данных и утверждение плана. Отсутствие или неправильное оформление подписей приводит к юридической недействительности документа.
Текстовые подписи на плане необходимо размещать в местах, не перекрывающих графические элементы, с использованием линий-выносок, чтобы обеспечить визуальную читаемость.
Рекомендуется использовать стандартизированные форматы подписей и обозначений, согласованные с нормативными документами по землеустройству и кадастру.
При внесении изменений в план, все корректировки должны быть заверены подписями и датами, сопровождающими соответствующие пояснения в технической документации.

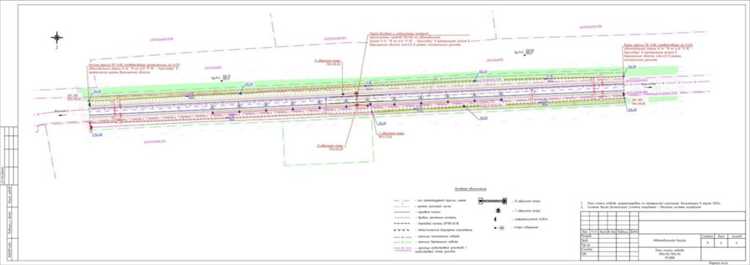

Особенности отображения зон охраны и запретных территорий
Зоны охраны и запретные территории на плане полосы отвода должны отображаться с четкой дифференциацией по видам и уровню ограничений. Основной принцип – визуальная ясность и однозначность восприятия информации для всех участников проекта и контролирующих органов.
- Для зон охраны применяется сплошная или прерывистая линия различной толщины, цвет которой выбирается в зависимости от типа охраняемой территории (например, санитарно-защитные зоны – зеленый, охранные зоны инженерных сетей – синий).
- Запретные территории выделяются насыщенной заливкой или штриховкой, обеспечивающей контраст с другими элементами плана, при этом необходимо избегать перегрузки деталями.
- Обозначения должны сопровождаться условными знаками и краткими подписями, указывающими категорию охраны и нормативные ограничения.
Важное условие – привязка зон охраны к точным координатам и границам, обеспечивающим возможность проверки соблюдения норм на местности. Границы должны быть нанесены с точностью, не превышающей нормативных допусков, определенных для соответствующего вида охранных зон.
- При нанесении санитарно-защитных зон учитывается максимальный радиус действия ограничения, согласно санитарным нормам и правилам.
- Охранные зоны объектов электроэнергетики и коммуникаций должны соответствовать требованиям технической документации и проектной нормативной базе.
- Запретные территории отражаются с обязательным указанием правовых оснований и ссылок на нормативные акты.
Обязательно учитывается взаимное расположение охранных и запретных зон с элементами инфраструктуры, чтобы исключить наложения и противоречия. В случае пересечения зон разного назначения на плане предусматривается приоритетное отображение зоны с более строгими ограничениями.
Рекомендуется применять стандартизированные условные обозначения, согласованные с нормативами Росреестра и профильных ведомств, что повышает уровень доверия и облегчает согласование документации.
Требования к обновлению и корректировке плана полосы отвода
Обновление плана полосы отвода необходимо при изменении геометрии объектов инженерной инфраструктуры, при реконструкции или расширении полосы отвода, а также при выявлении ошибок в исходных данных. Корректировка должна учитывать актуальные координаты, результаты инженерно-геодезических изысканий и изменения в нормативно-технической документации.
Все изменения фиксируются в виде дополнений или исправлений на актуальном экземпляре плана с указанием даты внесения корректировок и подписей ответственных специалистов. Обновленный план должен проходить проверку на соответствие действующим стандартам, включая точность нанесения границ и объектов не менее 0,1 метра по координатам.
Корректировка включает пересчет координатных данных с учетом новых измерений, актуализацию сведений об ограничениях и запретных зонах, а также уточнение технических характеристик объектов инфраструктуры. Необходимо сохранять целостность и читаемость документа, исключая наложения и противоречия между элементами плана.
При масштабных изменениях требуется проведение повторных топографических съемок с использованием спутниковых систем или тахеометров, что гарантирует высокую точность данных. В случае возникновения спорных ситуаций обновленные планы подлежат согласованию с контролирующими органами и владельцами смежных территорий.
Рекомендуется устанавливать периодичность пересмотра плана полосы отвода не реже одного раза в пять лет или в сроки, определяемые локальными нормативами и условиями эксплуатации инженерных систем.
Вопрос-ответ:
Что включает в себя план полосы отвода и почему важно правильно его составлять?
План полосы отвода представляет собой документ, в котором отображены границы территории, выделенной для размещения линейных объектов или сооружений (например, дорог, трубопроводов, линий электропередач). В него входят точные координаты, масштаб, топографические элементы, обозначение существующих и проектируемых объектов, а также охранные зоны. Корректное составление плана необходимо для точного определения участка, предотвращения нарушения прав собственников, а также для последующего согласования и оформления разрешительной документации.
Какие методы и данные используются для определения границ полосы отвода на плане?
Для определения границ полосы отвода применяют геодезические измерения с использованием GPS-оборудования и топографических карт. Используются координаты в государственной системе координат, которые фиксируют положение линий и углов. Дополнительно учитываются существующие инженерные коммуникации и природные объекты, чтобы избежать пересечений и конфликтов. На основании этих данных строится детальная схема с указанием точных линий, которые ограничивают полосу отвода.
Как отображаются зоны охраны и запретные территории на плане полосы отвода?
Зоны охраны и запретные территории на плане выделяются специальными условными обозначениями и цветами. Четко показывается граница этих зон относительно линии отвода, чтобы было понятно, где запрещено проводить строительные работы или размещать посторонние объекты. Это позволяет обеспечить сохранность инженерных сооружений и безопасность эксплуатации, а также соблюдение требований законодательства в сфере охраны таких территорий.
Какие требования предъявляются к масштабу и точности плана полосы отвода?
Масштаб плана выбирается таким образом, чтобы обеспечить необходимую детализацию для точного отображения границ и объектов. Обычно используется масштаб от 1:500 до 1:5000 в зависимости от площади территории и целей документа. Точность координат должна соответствовать требованиям нормативных документов, обеспечивая минимальные погрешности, чтобы план можно было использовать для официального оформления и дальнейшего строительства без дополнительных корректировок.
Как обновляется план полосы отвода при изменениях на местности или в проекте?
При изменениях, связанных с корректировкой границ полосы или появлением новых объектов, необходимо внести правки в существующий план. Для этого выполняется дополнительная съемка и анализ новых данных. Внесённые изменения отображаются с указанием даты корректировки и основания для правок. Такой подход позволяет поддерживать документ в актуальном состоянии и исключает разночтения при использовании плана в работе или для согласования с контролирующими органами.
Какие основные элементы входят в состав плана полосы отвода и как они взаимодействуют между собой?
План полосы отвода включает несколько ключевых компонентов: графическое отображение границ территории, обозначение объектов инфраструктуры, топографические данные и сведения о запретных зонах. Границы показывают точное расположение участка, что необходимо для определения пределов использования. Объекты инфраструктуры отображаются для понимания расположения коммуникаций и сооружений внутри полосы отвода. Топографические данные дают представление о рельефе, что важно для проектирования и эксплуатации. Запретные зоны выделяются, чтобы контролировать охрану территории и обеспечить безопасность. Все элементы взаимосвязаны, создавая целостную картину для планирования и использования территории.
Почему важно указывать масштаб и координаты на плане полосы отвода и каким образом это влияет на дальнейшую работу с документом?
Указание масштаба и координат на плане необходимо для точного определения местоположения и размеров территории. Масштаб позволяет преобразовывать размеры на плане в реальные расстояния, что важно для расчетов и монтажа инженерных сооружений. Координаты обеспечивают возможность точного географического ориентирования участка на местности и позволяют использовать план совместно с другими картографическими материалами и системами геодезии. Без этих данных невозможно корректно проводить измерения, согласования и выполнять инженерно-технические работы, что может привести к ошибкам и недоразумениям в эксплуатации.
