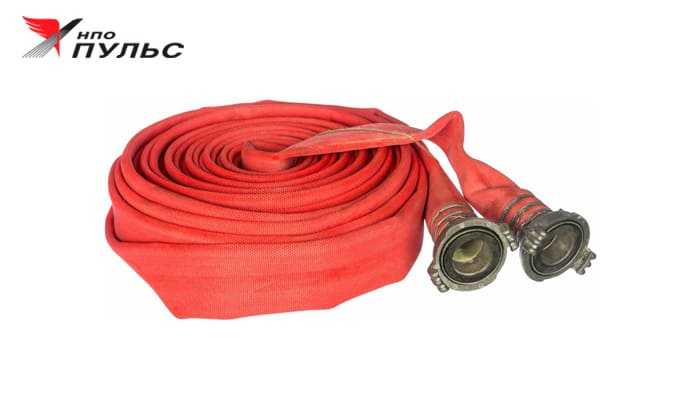

Пожарные рукава должны обеспечивать бесперебойную подачу воды или пены под давлением в условиях высоких температур, механических нагрузок и воздействия агрессивной среды. Основные требования к ним регламентированы ГОСТ 51049-97 и ГОСТ Р 53279-2009. Они включают прочность на разрыв, устойчивость к истиранию, водопроницаемость, гибкость и устойчивость к перепадам температур.
Разрывное давление рукава должно быть не ниже 2,4 МПа для напорных типов и не ниже 0,6 МПа для напорно-всасывающих моделей. Наружное покрытие обязано сохранять целостность при трении о шероховатые поверхности и не допускать гниения при хранении во влажной среде. Внутренний слой не должен реагировать с рабочей средой и обеспечивать минимальное гидравлическое сопротивление.
Допустимое удлинение при максимальной нагрузке не должно превышать 8%. Масса одного метра погонного рукава также нормируется: для напорных моделей диаметром 66 мм – не более 0,45 кг. При температурных испытаниях рабочие параметры должны сохраняться при -40 °C и +45 °C. Для применения в закрытых помещениях рекомендованы рукава с низкой дымообразующей способностью и отсутствием токсичных выделений при нагревании.
Выбор рукавов осуществляется с учётом условий эксплуатации: давления насосной станции, типа насосного оборудования, длины трассы и характера объекта. Рукава, используемые в автоцистернах, должны быть совместимы с быстроразъёмными соединениями и обладать стойкостью к вибрациям и сжатию. При проектировании системы водоснабжения рекомендуется предусматривать запас прочности не менее 20% от максимального рабочего давления.

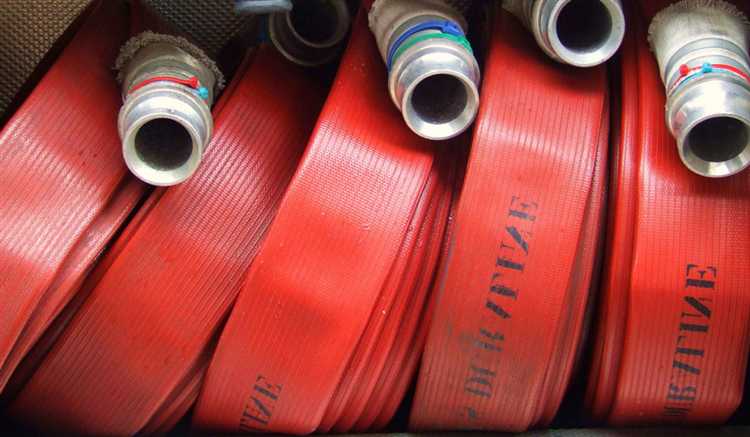

Минимальное и максимальное рабочее давление рукавов
Пожарные рукава должны выдерживать конкретные диапазоны давления, определённые ГОСТами и техническими условиями на продукцию. Минимальное рабочее давление для напорных рукавов составляет не менее 0,8 МПа (8 кгс/см²), что обеспечивает стабильную подачу воды при стандартных условиях тушения пожаров.
Максимальное рабочее давление зависит от класса рукава и типа его применения. Для рукавов повышенной прочности, используемых в системах с высоким давлением, допустимое значение может достигать 1,6 МПа (16 кгс/см²) и выше. Важно учитывать, что это давление должно сохраняться на протяжении всего срока службы изделия при отсутствии деформаций и протечек.
При выборе рукавов для конкретной задачи необходимо ориентироваться на параметры насосного оборудования и гидравлические потери в системе. Использование рукавов с недостаточным рабочим давлением приводит к разрушению армирующего слоя и выходу из строя всей линии. Превышение максимального давления недопустимо даже кратковременно.
Контроль соответствия давления осуществляется при приёмочных и периодических испытаниях. Каждый рукав маркируется значением его номинального рабочего давления, которое должно совпадать с указанным в паспорте. Отклонения от норм требуют немедленного списания продукции.
Допустимые отклонения по внутреннему диаметру
Внутренний диаметр пожарного рукава напрямую влияет на его пропускную способность и устойчивость к гидравлическим нагрузкам. Именно поэтому установлены нормативные отклонения, которые нельзя превышать при производстве и приемке продукции.
В соответствии с техническими условиями, для каждого стандартного типоразмера рукавов предусмотрен диапазон допустимых отклонений по внутреннему диаметру. Эти значения регламентируются в ГОСТ 51049-97 и иных отраслевых стандартах.
- Для рукавов с номинальным диаметром 51 мм допустимое отклонение составляет ±1,5 мм.
- Для диаметра 66 мм – отклонение не должно превышать ±2,0 мм.
- Для диаметра 77 мм – предельное отклонение ±2,0 мм.
- Для диаметра 89 мм – допустимое отклонение ±2,5 мм.
- Для диаметра 150 мм – отклонение не более ±3,0 мм.
Отклонения определяются путем измерения внутреннего диаметра в нескольких точках по длине образца, при этом учитываются как локальные, так и средние значения. При выходе за установленные пределы рукав считается несоответствующим требованиям и не подлежит применению в пожаротушении.
Контроль проводится с использованием цилиндрических калибров или штангенциркулей, обеспечивающих точность не хуже 0,1 мм. Измерения выполняются на образце, не подвергавшемся деформации, при температуре окружающей среды от +15 до +25 °C.
Нарушение требований по допускам может привести к ухудшению герметичности соединений, падению давления и повышенному износу. Поэтому отклонения должны строго контролироваться как на стадии производства, так и при приемке рукавов на объекте.
Устойчивость к истиранию при эксплуатации в различных условиях
Пожарные рукава подвергаются интенсивным механическим нагрузкам при перемещении по асфальту, бетону, щебню и другим абразивным поверхностям. Устойчивость к истиранию – ключевой параметр, определяющий срок службы изделия и безопасность его использования.
Согласно требованиям ГОСТ 51049-2008, наружный слой рукава должен выдерживать не менее 10 000 циклов сухого истирания без нарушения целостности нитей оплетки. В случае рукавов с дополнительным защитным покрытием (например, полиуретаном или ПВХ) допускается кратное увеличение износостойкости – до 30 000 циклов и выше в зависимости от типа покрытия и технологии нанесения.
При эксплуатации в условиях повышенной влажности, температурных перепадов или контакта с агрессивной средой (ПАВ, масла, химикаты) материал должен сохранять механическую прочность и не терять защитных свойств. Практика показывает, что рукава с двухсторонним синтетическим покрытием демонстрируют лучшую устойчивость к истиранию в сравнении с моделями без защитного слоя.
Для уличных условий, особенно при использовании на стройках, в портах и при проведении аварийно-спасательных работ, рекомендуется выбирать рукава с плотностью оплетки не ниже 450 г/м² и наружным покрытием с коэффициентом трения менее 0,3 – это снижает износ при протягивании по твердым поверхностям.
Контроль устойчивости к истиранию следует проводить не реже одного раза в год при плановых проверках пожарно-технического оборудования. Повреждённые участки наружной поверхности рукавов, особенно с обнажением армирующих волокон, подлежат немедленной замене или ремонту согласно требованиям технической документации производителя.

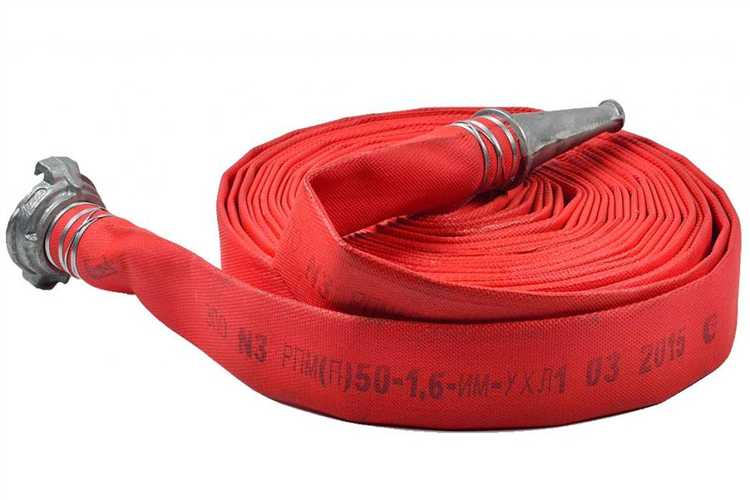

Требования к маслобензостойкости внутреннего слоя
Внутренний слой пожарного рукава должен сохранять механическую прочность и герметичность при контакте с нефтепродуктами. Это особенно важно при эксплуатации на промышленных объектах, где возможен пролив ГСМ.
- Материал внутреннего слоя обязан выдерживать длительное воздействие бензина, дизельного топлива, масел и других углеводородов без потери эластичности и без растрескивания.
- По ГОСТ 51049 внутренний слой должен сохранять герметичность после 24 часов выдержки в смеси бензина с маслом при температуре +23 ± 2 °C.
- Изменение массы образца после воздействия топливной смеси не должно превышать ±5 %, а удлинение – не более 10 % от исходных показателей.
- Контроль маслобензостойкости проводят методом погружения образцов в тестовую жидкость с последующим сравнением механических характеристик до и после воздействия.
Для обеспечения требуемых параметров применяются резинотехнические материалы на основе нитрилбутадиенового каучука (NBR), отличающиеся высокой стойкостью к нефтепродуктам. Использование ПВХ или полиуретанов допускается только при подтверждённой химической стойкости по результатам испытаний.
Пожарные рукава, не соответствующие требованиям по маслобензостойкости, не допускаются к применению в нефтехимической, транспортной и энергетической отраслях. При закупке следует требовать протоколы испытаний на стойкость к бензину, маслу и дизельному топливу.

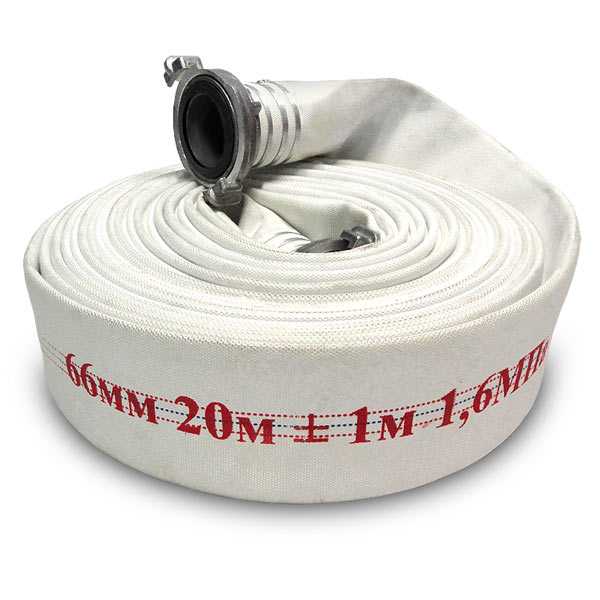

Предел прочности на разрыв соединительных элементов
Соединительные элементы пожарных рукавов, включая муфты и зажимы, должны выдерживать усилия не менее 1,5 раза превышающие максимальное рабочее давление рукава. Это обеспечивает надежность крепления при пиковых нагрузках в процессе эксплуатации.
Минимальное значение предела прочности на разрыв для муфт стандартного диаметра 52 мм составляет 15 кН, для диаметров от 65 мм и выше – не менее 20 кН. При испытаниях разрывное усилие фиксируется в условиях статической нагрузки с постепенным увеличением усилия до разрушения элемента.
Материалы соединительных элементов должны сохранять прочностные характеристики при температурах от -40 °C до +80 °C и при воздействии влаги, масла, и химически активных веществ. Применение коррозионно-стойких сплавов и антикоррозионных покрытий обязательно для длительной эксплуатации.
Соединительные элементы не должны иметь деформаций или повреждений после испытаний на разрыв, а также при многократных циклах монтажа и демонтажа. Важно соблюдать заводские допуски и рекомендации по монтажу для предотвращения снижения прочности.
Регулярный контроль предела прочности на разрыв соединительных элементов должен включаться в план технического обслуживания, чтобы своевременно выявлять износ и предотвращать аварийные ситуации.

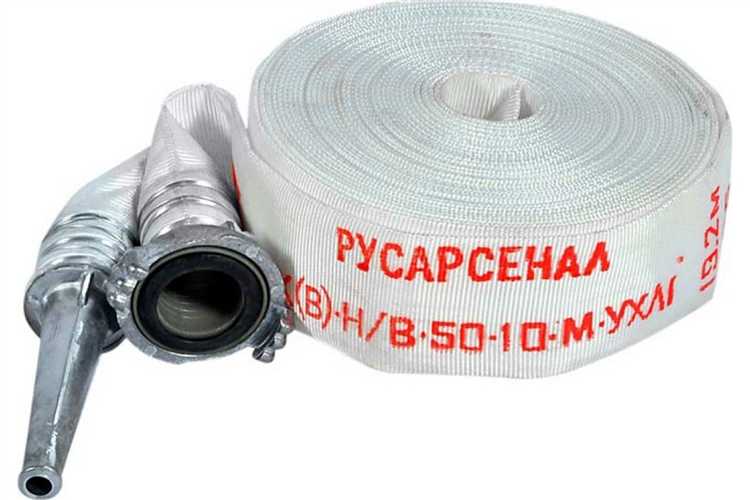

Температурный диапазон сохранения рабочих свойств
Пожарные рукава должны сохранять функциональные характеристики при температурах от −40 °C до +70 °C. В этом диапазоне сохраняется эластичность внутреннего слоя, прочность каркасного слоя и надежность соединительных элементов.
При температурах ниже −40 °C резиновые компоненты могут становиться хрупкими, что повышает риск повреждений при эксплуатации. Температуры выше +70 °C приводят к ускоренному старению материалов и снижению стойкости к механическим нагрузкам.
Допускается кратковременное воздействие температур до +90 °C без потери основных параметров, однако регулярное использование в таких условиях требует специальных материалов с повышенной термостойкостью.
Температурный режим эксплуатации должен учитываться при выборе типа рукава, особенно для использования в холодных регионах или вблизи источников тепла.

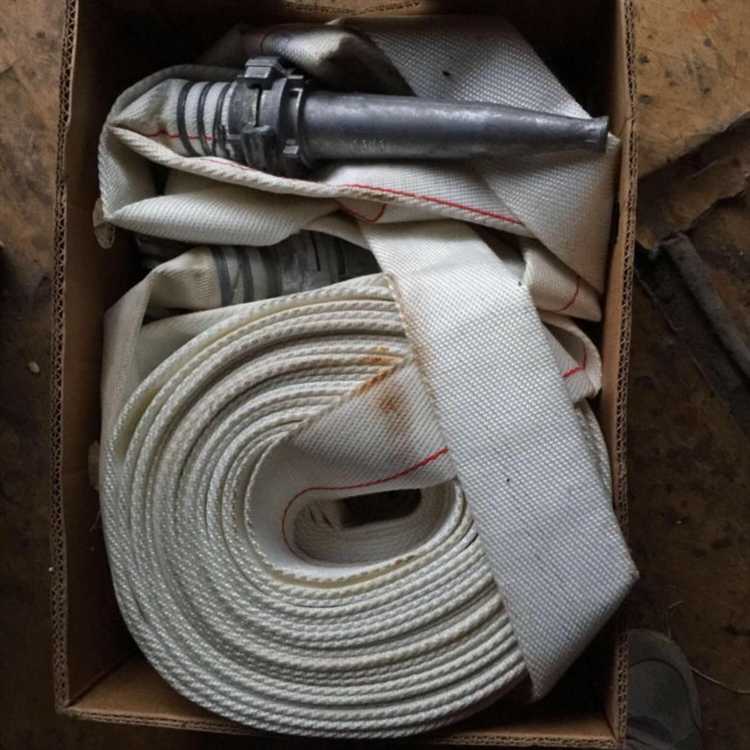

Показатели водопроницаемости при стандартных испытаниях
Водопроницаемость пожарных рукавов определяется методом пропускания воды под давлением через материал рукава и фиксируется в мм³/см²·с. Для соответствия нормативам показатель не должен превышать 50 мм³/см²·с при испытаниях под давлением 0,5 МПа в течение 5 минут.
Испытания проводятся на образцах длиной не менее 300 мм, при температуре (20 ± 5)°C и относительной влажности воздуха 65 ± 5%. Перед тестом образцы увлажняют и выдерживают в стандартных условиях 24 часа для стабилизации материала.
Для контроля герметичности внутреннего слоя важен уровень водопроницаемости ниже 30 мм³/см²·с. Значения выше 50 мм³/см²·с указывают на нарушение структуры материала или дефекты при производстве.
Рекомендуется периодический контроль водопроницаемости при эксплуатации не реже одного раза в год, особенно для рукавов, используемых в агрессивных средах или при высокой температуре.
При обнаружении водопроницаемости выше нормативных значений рукава подлежат замене или ремонту с повторной проверкой характеристик после восстановления.
Вопрос-ответ:
Какие требования предъявляются к прочности пожарных рукавов?
Пожарные рукава должны выдерживать высокое внутреннее давление без повреждений. Критерием служит предел прочности на разрыв и устойчивость к разрыву при рабочих нагрузках. Материалы и конструкция рукава должны обеспечивать сохранение герметичности и прочности соединений, а также предотвращать повреждения при механических воздействиях во время эксплуатации.
Какой температурный диапазон считается допустимым для эксплуатации пожарных рукавов?
Рабочие характеристики пожарных рукавов сохраняются в диапазоне от примерно -30 °C до +70 °C, в зависимости от конструкции и материалов. При температурах ниже или выше этого диапазона материал может терять эластичность, возникать микротрещины или деформация, что снижает надежность при тушении пожара. Важно выбирать рукава, соответствующие климатическим условиям и спецификации эксплуатации.
Что означает показатель водопроницаемости у пожарных рукавов и как он проверяется?
Водопроницаемость характеризует способность рукава препятствовать проникновению воды через его стенки. Испытания проводят под давлением воды в лабораторных условиях, фиксируя отсутствие протечек за определённый промежуток времени. Низкий уровень водопроницаемости повышает долговечность и безопасность при работе с водой высокого давления.
Почему важна устойчивость пожарных рукавов к истиранию и как она измеряется?
Во время эксплуатации рукава подвергаются трению о поверхности, что приводит к износу. Устойчивость к истиранию влияет на срок службы и безопасность оборудования. Для оценки используют стандартизированные методы с помощью специальных абразивных машин, где измеряется количество циклов до появления повреждений. Рукава с высокой стойкостью выдерживают интенсивное использование без потери эксплуатационных свойств.
Какие требования предъявляются к внутреннему слою пожарного рукава в части химической стойкости?
Внутренний слой должен быть устойчив к воздействию нефтепродуктов и химикатов, которые могут содержаться в воде или попадать во время тушения. Материал не должен набухать, разрушаться или терять прочность при контакте с маслами, бензином и другими агрессивными веществами. Эта характеристика предотвращает повреждение и загрязнение водяного потока, сохраняя работоспособность рукава.
