Серверная комната – это критически важное помещение, обеспечивающее бесперебойную работу IT-инфраструктуры. При её проектировании учитываются не только стандарты безопасности, но и эксплуатационные характеристики оборудования, уровень доступности систем и требования к климату. Ошибки на этапе обустройства ведут к риску потерь данных, перегреву техники и снижению доступности сервисов.
Минимальная площадь серверной определяется количеством стоек, типом оборудования и необходимыми зонами доступа. Для одной стандартной 42U стойки требуется не менее 4–5 м², включая пространство для вентиляции и обслуживания. Высота помещения должна позволять монтаж подвесного потолка и фальшпола – они используются для разводки кабелей и организации воздушных потоков.
Температурный режим должен поддерживаться в диапазоне от +18 °C до +27 °C, с оптимальным значением около +22 °C. Влажность – 40–60 %. Для этого необходима система прецизионного кондиционирования с резервированием по схеме N+1 или 2N. Обязательна установка датчиков температуры, влажности и утечек в каждом температурном контуре.
Электропитание организуется по схеме двойного ввода с использованием автоматических переключателей (ATS) и источников бесперебойного питания (ИБП). Емкость ИБП рассчитывается исходя из полного потребления серверной с запасом не менее 20 %. Все электрические цепи должны иметь маркировку, отдельное заземление и защиту от перегрузок.
Кабельная система прокладывается с использованием лотков, разделённых по типу сигнала: силовые, сетевые, оптические. Применяются экранированные кабели категории не ниже Cat.6A. Все соединения должны иметь идентификацию по схеме адресации. Обязательна организация учёта всех подключений в едином журнале или программной системе.
Минимальные параметры микроклимата для стабильной работы оборудования
Температурный режим серверной должен поддерживаться в пределах, обеспечивающих стабильную работу оборудования без перегрева. Рекомендуемый диапазон составляет от +18 °C до +27 °C, при оптимальном значении +22 °C. Недопустимы резкие колебания температуры более чем на 5 °C в течение часа.
Относительная влажность воздуха должна поддерживаться в пределах 40–60 %. При показателях ниже 40 % возрастает риск накопления электростатического заряда, способного повредить компоненты. Превышение 60 % способствует образованию конденсата, что опасно для контактов и плат.
Скорость воздушного потока на уровне размещения оборудования не должна превышать 2 м/с. При этом обеспечивается достаточная вентиляция без риска образования зон перегрева или пылевых завихрений.
Давление в серверной должно быть немного выше, чем в смежных помещениях (положительное давление), чтобы предотвратить попадание пыли. Это достигается точной настройкой приточной вентиляции с фильтрацией по классу не ниже F7 (EU7).
Допустимая концентрация пыли – не более 35 мкг/м³ для частиц PM10 и не выше 20 мкг/м³ для PM2.5. Повышенное содержание пыли ускоряет износ вентиляторов и ухудшает теплопередачу.
- Температура: +18 °C … +27 °C (оптимум +22 °C)
- Влажность: 40–60 %
- Скорость воздуха: до 2 м/с
- Давление: положительное относительно коридоров
- Пыль: PM10 ≤ 35 мкг/м³, PM2.5 ≤ 20 мкг/м³
Контроль всех параметров должен осуществляться непрерывно с помощью датчиков, интегрированных в систему мониторинга. При выходе показателей за допустимые пределы необходимо автоматическое оповещение и, при необходимости, корректирующие действия со стороны климатического оборудования.
Особенности выбора и размещения стоек и шкафов в серверной
При выборе серверных стоек и телекоммуникационных шкафов необходимо учитывать форм-фактор оборудования: большинство современных устройств совместимы с 19-дюймовыми стойками. Высота стоек определяется в юнитах (U), где 1U соответствует 44,45 мм. Для крупных инфраструктур применяют стойки от 42U и выше.
Глубина стойки должна соответствовать габаритам размещаемого оборудования. Серверы, СХД и ИБП могут иметь глубину до 1000 мм, поэтому следует выбирать модели глубиной не менее 1000–1200 мм, с возможностью крепления направляющих на разных уровнях.
Для обеспечения свободной циркуляции воздуха между стойками соблюдают минимальные расстояния: не менее 1200 мм перед стойкой и не менее 800 мм за ней. Расстояние между боковыми стенками стоек и стенами помещения должно быть не менее 600 мм для доступа и охлаждения.
Монтаж осуществляется с учётом равномерного распределения веса. Тяжёлое оборудование размещают в нижней части, чтобы снизить центр тяжести и предотвратить опрокидывание. Стойки должны быть закреплены к полу, особенно в регионах с сейсмической активностью или при использовании выдвижных шасси.
Предпочтительны стойки с перфорированными дверцами, обеспечивающими эффективный теплоотвод. Для организации кабельного менеджмента необходимы вертикальные и горизонтальные кабельные каналы, а также панели для укладки патч-кордов с радиусом изгиба не менее 30 мм.
Важно предусмотреть резерв свободного пространства минимум 20–30% от общего объёма стоек для будущего расширения и обеспечения нормальной вентиляции. Нагрузка на стойку не должна превышать паспортную грузоподъёмность: стандартные модели выдерживают от 600 до 1500 кг в зависимости от конструкции.
Типы систем охлаждения и их совместимость с серверными помещениями
Выбор системы охлаждения напрямую зависит от плотности размещения оборудования, тепловой нагрузки и архитектуры помещения. Наиболее распространённые типы включают прецизионные кондиционеры, ин-роу-модули, системы жидкостного охлаждения и выносные теплообменники.
Прецизионные кондиционеры (CRAC/CRAH) обеспечивают точное поддержание температуры и влажности. Их эффективное применение возможно при высоте фальшпола от 300 мм и наличии потолочной рециркуляции. В помещениях с высокой плотностью стоек требуется сегментация холодных и горячих коридоров для исключения смешивания воздушных потоков.
Ин-роу системы охлаждения интегрируются между серверными стойками и обеспечивают охлаждение на уровне отдельных стоек. Их установка особенно оправдана при плотности тепловыделения от 5 кВт на стойку и выше. Они не требуют фальшпола, но требуют точной балансировки воздушных потоков и соответствующего планирования маршрутов подачи хладагента.
Жидкостное охлаждение (Direct-to-Chip или иммерсионное) применяется в высокопроизводительных вычислительных кластерах (более 15 кВт на стойку). Требует наличия магистралей подачи охлаждающей жидкости и инженерной инфраструктуры с резервированием. Совместимость ограничена – подходит только для помещений с выделенной зоной мокрой инженерии и усиленными перекрытиями.
Выносные теплообменники (dry coolers) или градирни устанавливаются вне здания и используются в системах с жидкостным охлаждением. Их работа зависит от климатических условий: в умеренных широтах эффективны круглый год, в жарком климате требуют дополнительного чиллера или комбинированных схем.
При выборе системы необходимо учитывать не только текущую нагрузку, но и потенциал масштабирования. Нагрузки выше 10 кВт/стойку требуют точного теплового моделирования помещения и, как правило, исключают использование стандартных кондиционеров без локализованных решений охлаждения.
Организация электропитания и защита от перебоев
Для обеспечения бесперебойной работы серверного оборудования необходима строго регламентированная система электропитания с резервированием и защитой от аварийных ситуаций.
Основные требования:
- Двойное питание – все критичные серверы и сетевое оборудование должны получать питание по двум независимым линиям с раздельными источниками.
- Источники бесперебойного питания (ИБП) – обязательны для сглаживания коротких перебоев и обеспечения времени на переключение на резервный источник. Мощность ИБП должна покрывать нагрузку минимум на 15-30 минут с учетом максимального потребления.
- Автоматические переключатели (ATS) – устройства, автоматически переключающие питание с основного источника на резервный без прерывания работы оборудования.
- Резервные генераторы – дизель-генераторы с автоматическим запуском должны обеспечивать питание при длительных отключениях электроэнергии. Время запуска генератора не должно превышать 10-15 секунд, что гарантирует слаженную работу с ИБП.
- Распределение нагрузки – питание следует организовывать через специализированные распределительные устройства (PDU) с контролем параметров напряжения, тока и температуры.
- Заземление и защита от перенапряжений – обязательна система эффективного заземления и установка устройств защиты от импульсных перенапряжений (SPD) для предотвра
Требования к пожарной безопасности и системе оповещения

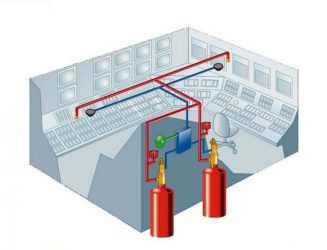

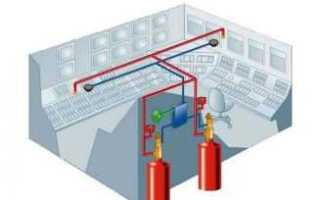

Помещение серверной должно оборудоваться автоматической системой пожаротушения с использованием газовых или инерционных агентов, не повреждающих электронное оборудование. Применение водяных спринклерных систем недопустимо ввиду риска короткого замыкания и повреждения техники.
Пожарная сигнализация должна включать дымовые и тепловые извещатели с возможностью интеграции в централизованную систему мониторинга здания. Для своевременного обнаружения возгорания рекомендуется установка нескольких уровней датчиков: у пола, на средней высоте и в верхней зоне помещения.
Система оповещения должна обеспечивать автоматическое информирование персонала и экстренных служб в течение 30 секунд с момента обнаружения возгорания. Обязательна установка звуковых и световых оповещателей с высокой степенью надежности, а также резервное питание, способное поддерживать работу минимум 60 минут.
Все материалы отделки и конструкционные элементы серверной должны соответствовать классу пожарной безопасности не ниже НГ (негорючие) и иметь подтвержденные сертификаты. Электропроводка и кабели в серверной должны иметь маркировку по огнестойкости и быть проложены с учетом минимизации распространения огня.
Регулярное проведение технического обслуживания и тестирования систем пожарной безопасности не реже одного раза в квартал является обязательным. Документирование всех проверок и устранение выявленных неисправностей должно осуществляться без задержек.

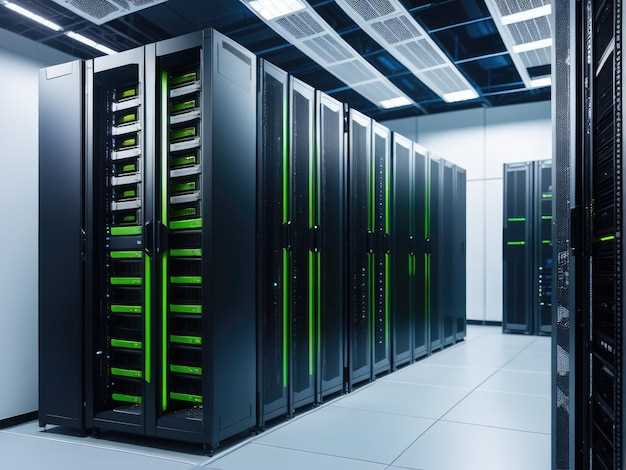

Контроль доступа и видеонаблюдение в серверной
Контроль доступа должен базироваться на многоуровневой системе идентификации, включающей электронные карты, биометрические данные и персональные PIN-коды. Рекомендуется применять электромагнитные замки с интеграцией в централизованную систему управления доступом (СКУД) с регистрацией всех событий в журнале.
Доступ в серверную следует ограничивать только уполномоченным сотрудникам с подтверждённой необходимостью. Важно внедрять принципы сегментации зон внутри помещения: например, разделение технической зоны от зоны хранения резервных носителей с дополнительной авторизацией.
Видеонаблюдение обязано охватывать все входные и выходные точки, а также ключевые внутренние участки с оборудованием. Камеры высокой четкости с разрешением не ниже 1080p обеспечивают детальную фиксацию. Использование ИК-подсветки позволяет сохранять качество изображения при недостаточном освещении.
Система видеонаблюдения должна быть связана с системой контроля доступа для автоматического запуска записи при попытке несанкционированного прохода. Хранение архивов видеозаписей рекомендуется организовывать на отдельном защищённом сервере с периодом хранения минимум 90 суток.
Оптимально применять системы с возможностью удалённого мониторинга и уведомлений о событиях в реальном времени на мобильные устройства ответственных лиц. Внедрение аналитических функций, таких как распознавание лиц и обнаружение движения в запрещённых зонах, повысит уровень безопасности.
Вопрос-ответ:
Какие основные требования к системе охлаждения в серверной комнате?
Система охлаждения должна обеспечивать стабильную температуру и влажность, подходящую для работы серверного оборудования. Температура обычно поддерживается в диапазоне от 18 до 27 градусов Цельсия, влажность – 40-60%. Важно предусмотреть избыточную мощность охлаждения на случай увеличения тепловыделения. Предпочтительны специализированные кондиционеры с возможностью круглосуточной работы и резервированием, а также эффективная циркуляция воздуха, чтобы избегать зон с перегревом.
Какие требования предъявляются к электропитанию в серверной?
Электропитание должно быть стабильным и бесперебойным. Обычно используются источники бесперебойного питания (ИБП), способные поддерживать работу техники при кратковременных отключениях электричества. Кроме того, желательно иметь резервные линии электропитания и автоматические переключатели. Кабельные трассы прокладываются с учетом минимизации электромагнитных помех, а заземление должно соответствовать нормативным требованиям, чтобы защитить оборудование от повреждений и сбоев.
Как правильно организовать размещение стоек и серверного оборудования в серверной?
Размещение оборудования должно обеспечивать свободный доступ для обслуживания и улучшать циркуляцию воздуха. Рекомендуется устанавливать стойки рядами с «горячим» и «холодным» коридорами для оптимизации охлаждения. Между стойками и стенами оставляют не менее 1 метра для прохода и вентиляции. При этом учитывают вес оборудования, устойчивость стоек и удобство прокладки кабелей, чтобы минимизировать перекрестные помехи и обеспечить порядок.
Какие меры безопасности необходимы для защиты серверной от несанкционированного доступа?
Для ограничения доступа используются системы контроля — электронные замки, карты доступа, биометрические считыватели. Вход в серверную должен быть возможен только для авторизованного персонала. Важно также установить видеонаблюдение и систему сигнализации на случай проникновения. Окна, если есть, должны быть защищены решётками или закалённым стеклом, а двери — усилены для предотвращения взлома.
Какие требования предъявляются к противопожарной безопасности серверной?
В серверной устанавливают системы обнаружения дыма и пожара, которые должны реагировать на малейшие признаки возгорания. Используются автоматические системы пожаротушения, преимущественно газовые, которые не наносят вред оборудованию. Помещение должно быть оборудовано противопожарными дверями и иметь пути эвакуации. Электропроводка прокладывается с соблюдением норм пожарной безопасности, а в серверной не должно храниться горючих материалов.
Какие основные требования предъявляются к системам вентиляции и кондиционирования в серверной?
Для обеспечения стабильной работы серверного оборудования необходимо поддерживать определённый микроклимат. Вентиляция и кондиционирование должны обеспечивать постоянное охлаждение, исключая резкие перепады температуры и влажности. Рекомендуется поддерживать температуру воздуха в пределах 18–27 °C и относительную влажность около 40–60%. Важно использовать системы с возможностью круглосуточного мониторинга и аварийного оповещения при выходе параметров за допустимые пределы. Кроме того, вентиляционные каналы должны быть защищены от пыли и грязи, чтобы избежать загрязнения техники.
Какие меры безопасности следует предусмотреть при обустройстве серверного помещения?
Безопасность серверной требует комплексного подхода. В первую очередь необходимо ограничить доступ посторонних лиц — для этого устанавливаются системы контроля доступа с электронными замками и регистрацией посещений. Второй аспект — защита от возгораний, для чего применяются пожарные датчики и автоматические системы пожаротушения, которые не повредят оборудование (например, газовые или аэрозольные установки). Также важно предусмотреть резервное электропитание, чтобы избежать простоя при отключении электроэнергии. Наконец, стоит установить видеонаблюдение и систему сигнализации для оперативного реагирования на любые инциденты.
