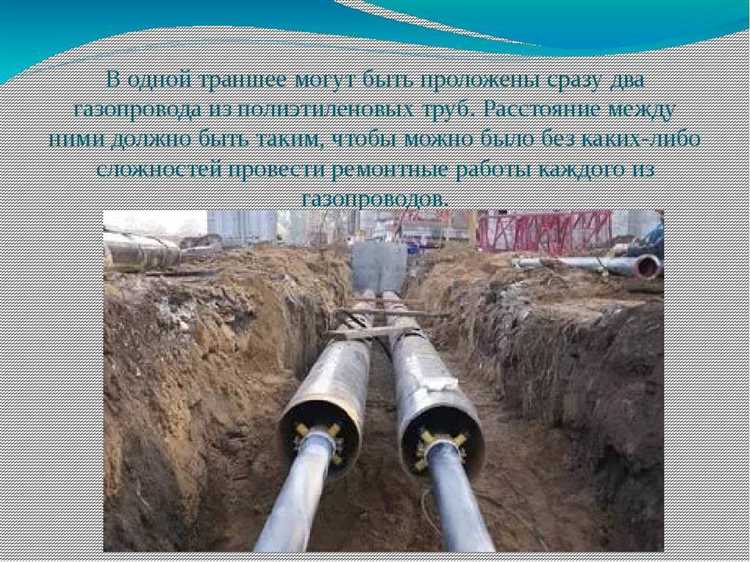

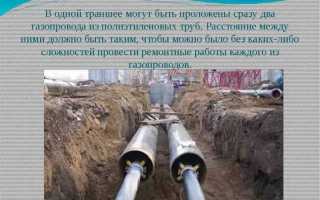

Правильный подбор и размещение оборудования вдоль трассы подземного газопровода напрямую влияет на безопасность, надежность и эффективность транспортировки газа. Каждый элемент, установленный на маршруте, выполняет строго определённую функцию, связанную с контролем давления, мониторингом состояния трубопровода, предупреждением аварий и обеспечением доступа для технического обслуживания.
К числу обязательных объектов относятся сигнализаторы утечек газа, катодные станции защиты, контрольно-измерительные пункты и дренажные устройства. Их размещение регламентируется инженерными расчетами, геодезическими условиями и требованиями нормативных документов. Например, катодные станции монтируются с учетом сопротивления грунта и удалённости от магистрали, а контрольные пункты устанавливаются на участках с высоким риском коррозии или вблизи пересечений с другими коммуникациями.
Особое внимание уделяется устройствам электрохимической защиты, включая потенциалоизмерительные электроды и точки подключения передвижных генераторов тока. Эти элементы позволяют оперативно выявлять снижение защитных параметров и предотвращать повреждения труб.
Для упрощения эксплуатации трассы проектируются технологические колодцы и люки, обеспечивающие доступ к элементам системы без нарушения целостности покрытия. Они оборудуются запорной арматурой, фильтрами и адаптированы к климатическим условиям конкретного региона.

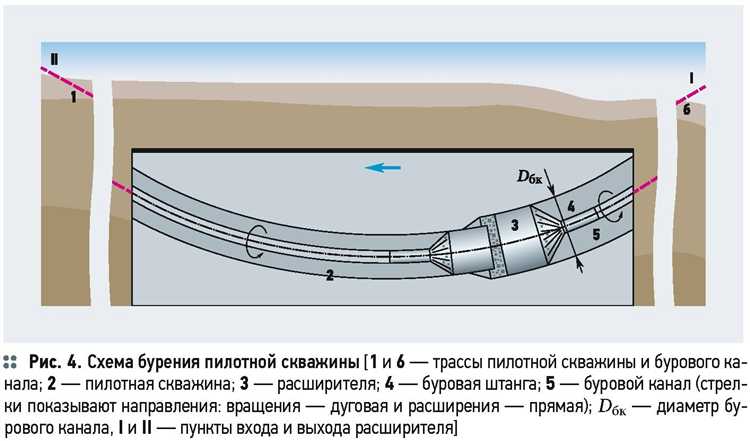

В зоне риска – участки пересечений с автодорогами, железнодорожными путями, водными преградами. Здесь предусматривается установка защитных кожухов, дополнительных датчиков давления и систем автоматического оповещения. Конструктивные решения зависят от категории газопровода, рабочего давления и глубины залегания.

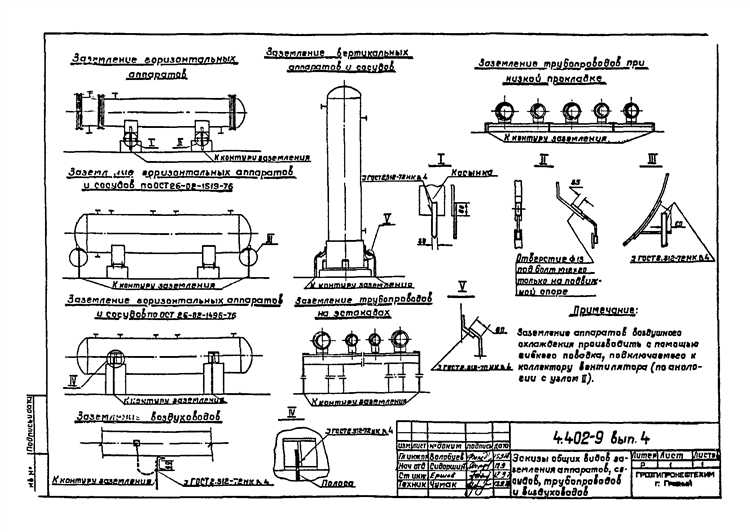

Назначение и типы контрольных колодцев на подземных газопроводах
Контрольные колодцы устанавливаются на подземных газопроводах для обеспечения доступа к элементам трубопровода, контроля герметичности, отбора проб среды, проведения диагностики и технического обслуживания. Они играют ключевую роль в системе мониторинга состояния трассы и обеспечивают безопасность эксплуатации.
Основное назначение колодцев – локализация участков с установкой арматуры, контрольно-измерительных приборов, электродрейфовых соединений, а также возможность ручного и автоматического контроля параметров газа. На участках с пересечением коммуникаций или вблизи поворотных точек колодцы используются для размещения компенсаторов, фланцевых соединений и сигнализаторов утечек.
Различают следующие типы контрольных колодцев: прямые (линейные), поворотные, узловые и приборные. Прямые колодцы размещаются на прямолинейных участках трубопровода и служат для контроля линейных участков. Поворотные – устанавливаются в местах изменения направления трассы, где необходимо разместить компенсирующую арматуру. Узловые – предназначены для разветвлений и соединения нескольких трубопроводных ниток, часто комплектуются запорной арматурой. Приборные – содержат измерительное оборудование (датчики давления, температуры, расхода) и подключаются к системам телеметрии.
Глубина заложения колодцев определяется проектной отметкой трубопровода и требованиями к защите от замерзания и механических повреждений. При строительстве учитываются параметры гидроизоляции, вентиляции, устойчивости к грунтовым водам и динамическим нагрузкам. Материалы колец и плит перекрытия выбираются с учётом категории грунта и климатических условий.
Для обеспечения надежной герметизации используются заводские люки с уплотнителями, исключающими проникновение влаги и загрязнений. В зонах повышенной коррозионной активности рекомендуется установка колодцев с внутренней антикоррозионной обработкой или из полимербетона. При оборудовании трассы с системой катодной защиты колодцы также применяются для подключения потенциометрических зондов и обеспечения доступа к дренажным соединениям.
Противокоррозийная защита: катодные станции и контрольные пункты
Для защиты подземных газопроводов от электрохимической коррозии вдоль трассы размещаются катодные станции (КС) и контрольные пункты (КП). Эти элементы системы электрохимической защиты обеспечивают поддержание отрицательного потенциала на поверхности трубы относительно окружающей среды, что предотвращает разрушение металла.
Катодные станции устанавливаются с расчётом на равномерное распределение защитного тока по всей длине трубопровода. Расстояние между станциями зависит от электропроводности грунта, диаметра трубы, толщины изоляционного покрытия и токорасхода на метр трубопровода. В большинстве случаев интервал размещения составляет от 3 до 10 км.
Каждая КС включает в себя выпрямительное устройство, соединённое с анодным заземлением, расположенным в удалении от трубопровода на расстоянии не менее 20 метров. Анодные заземления выполняются из графитированных или кремнемарганцевых электродов, закладываемых в вертикальные или горизонтальные скважины, в зависимости от геологических условий участка.
Контрольные пункты размещаются через каждые 500–1000 метров вдоль трубопровода и предназначены для измерения потенциалов, токов утечки и сопротивления защитного покрытия. Они позволяют оперативно отслеживать эффективность катодной защиты и своевременно выявлять повреждённые участки изоляции. КП монтируются в герметичных металлических шкафах, устойчивых к атмосферным воздействиям и актам вандализма.
Монтаж КС и КП следует выполнять с обязательным соблюдением требований СП 36.13330 и рекомендаций ГОСТ 9.602. Необходимо предусматривать кабельные трассы с двойной изоляцией, маркеры трассировки и заземляющие контуры. В местах пересечений с другими подземными коммуникациями требуется установка диэлектрических вставок или устройств дренажной защиты.
Эффективность противокоррозионной защиты обеспечивается только при регулярном техническом обслуживании, которое включает проверку параметров выпрямителей, состояние анодных заземлений и корректность работы измерительных цепей на КП.
Технологические камеры для размещения запорной арматуры
Технологические камеры предназначены для установки подземных задвижек, кранов, клапанов и других элементов запорной арматуры, обеспечивая доступ к ним без вскрытия грунта. Камеры проектируются с учетом параметров трубопровода, глубины заложения и особенностей эксплуатации.
Конструктивно камеры представляют собой сборные или монолитные железобетонные колодцы с горловиной и люком. Габариты определяются по типу устанавливаемой арматуры и требований по обслуживанию. Стенки камер армируются для устойчивости к нагрузкам от грунта и транспорта. Гидроизоляция обязательна при высоком уровне грунтовых вод.
Для размещения крупногабаритной арматуры применяются прямоугольные камеры с лестничным спуском. Внутри предусматриваются закладные элементы для крепления оборудования и площадки для персонала. Камеры должны обеспечивать свободный доступ к рукояткам или приводам запорных устройств.
Минимальное расстояние от стенки камеры до крайних точек арматуры не должно быть менее 300 мм. Высота камеры – не менее 1800 мм от пола до перекрытия, при наличии обслуживающего персонала внутри – не менее 2000 мм. Обязателен монтаж вентиляционных патрубков и водоотводов с уклоном к приямку или дренажной системе.
Размещение камер регламентируется в зонах технического обслуживания, на узловых участках трассы, в местах подключения ответвлений и на подходах к ГРП и КС. Интервал между камерами выбирается по расчету гидравлической эффективности и требований к локализации аварий.
Материалы люков выбираются в зависимости от категории нагрузки: чугун – на проезжей части, полимерно-композитные – в пешеходной зоне. Все элементы должны соответствовать стандартам ГОСТ и СНиП, включая класс герметичности и устойчивость к агрессивным средам.

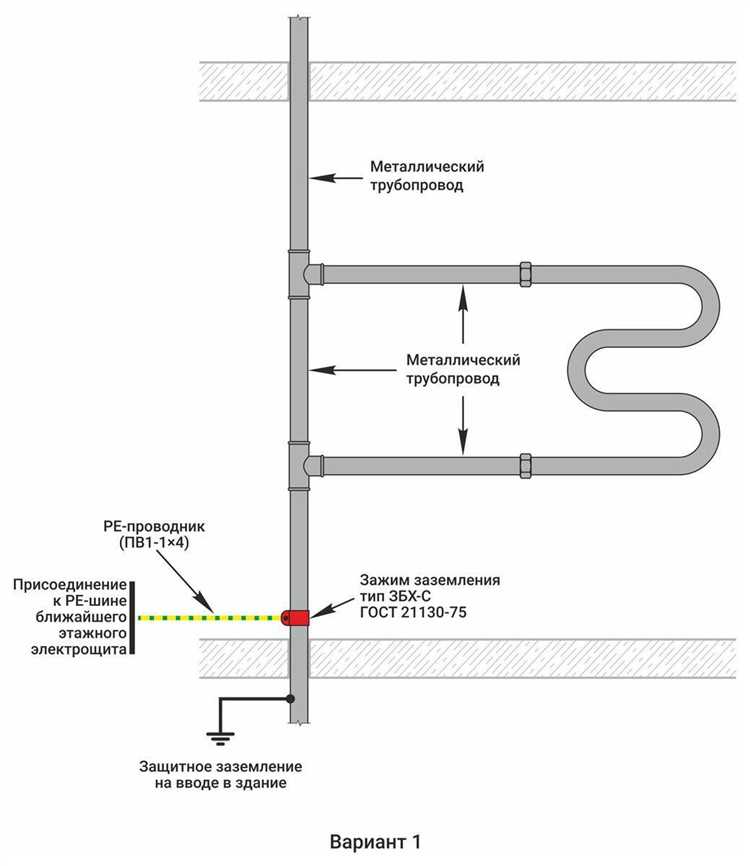

Обозначение трассы с помощью сигнальных лент и предупредительных знаков
Для предотвращения повреждений подземного газопровода при земляных работах применяется система визуального обозначения, включающая сигнальные ленты и наземные предупредительные знаки. Эти элементы устанавливаются строго в соответствии с проектной документацией и нормативными требованиями.
Сигнальные ленты размещаются в траншее на глубине 200–300 мм выше уровня газопровода. Используются ленты ярко-жёлтого или оранжевого цвета с устойчивой к выцветанию маркировкой, содержащей текст «Осторожно! Газопровод!». Ширина ленты обычно составляет от 100 до 200 мм, материал – полиэтилен высокой прочности с добавками, препятствующими разложению в почве.
Ленты не только служат визуальным ориентиром при вскрытии грунта, но и выполняют функцию сигнального барьера. В случае случайного контакта рабочего инструмента с лентой оператор получает немедленное предупреждение о близости к газопроводу, что снижает риск аварии.
Наземные предупредительные знаки устанавливаются вдоль трассы с шагом не менее 500 м, а также в местах пересечений с дорогами, реками, линиями электропередачи и другими коммуникациями. Щиты должны быть антивандальными, отражающими и стойкими к воздействию УФ-излучения. На табличках указывается информация о принадлежности газопровода, его охранной зоне, контактных данных эксплуатирующей организации и номере ближайшей линейной задвижки или камеры.
В населённых пунктах и на участках с повышенной плотностью застройки дополнительно применяются бетонные или металлические тумбы с нанесёнными координатами и глубиной заложения трубы. Такие меры обеспечивают точную идентификацию трассы при работах с использованием спецтехники.
Своевременное обновление повреждённых лент и знаков входит в обязательства обслуживающих организаций и должно проводиться не реже одного раза в год в рамках планового осмотра линейной части газопровода.
Организация дренажных устройств для отвода грунтовых вод
Для предотвращения подтопления подземного газопровода и исключения воздействия влаги на изоляционные покрытия применяются дренажные системы, рассчитанные с учётом гидрогеологических условий трассы. Основная задача – обеспечить эффективный отвод грунтовых и поверхностных вод от тела трубопровода и технологических камер.
На участках с высоким уровнем грунтовых вод устраивают линзовые или кольцевые дренажи, размещённые ниже уровня заложения трубы. В качестве фильтрующего слоя используют щебень фракцией 20–40 мм с прослойкой геотекстиля плотностью не менее 200 г/м². Диаметр дренажных труб подбирается в зависимости от расчетного расхода – как правило, от 110 до 200 мм. Трубы укладываются с уклоном не менее 0,5–1% в сторону водосборников или дренажных колодцев.
На склонах и в зонах пересечения с временными водотоками устраиваются поперечные перехватывающие дренажи. Они прерывают путь фильтрационного потока, предотвращая его поступление в зону траншеи. Для обеспечения бесперебойной работы дренажей необходимо предусматривать ревизионные колодцы через каждые 50–70 метров и в местах изменения направления трассы дренажа.
Категорически запрещается устройство дренажей без предварительного геофизического обследования. Неправильно расположенные системы отвода могут привести к размыванию основания трубопровода и последующим аварийным ситуациям.
Во избежание заиливания рекомендуется ежегодно проводить очистку трубопроводов дренажной сети гидродинамическим методом. При этом особое внимание уделяется участкам около колодцев, где скапливаются отложения.
При прохождении трассы через участки с плотными глинистыми грунтами эффективно применение вертикальных дренажей глубиной 3–5 метров. Они сочетаются с поверхностной системой сбора воды, которая направляет сток в водоприёмные канавы, расположенные вдоль трассы, с последующим отводом в пониженные участки рельефа.

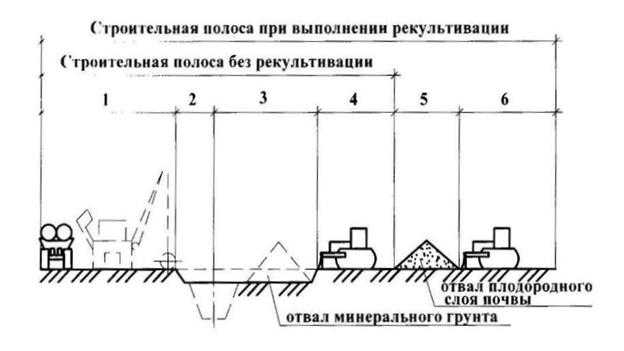

Установка элементов мониторинга утечек газа вдоль трубопровода
Эффективный мониторинг утечек газа вдоль трассы подземного газопровода реализуется посредством размещения специализированных сенсорных комплексов и систем анализа. Основные компоненты включают газоанализаторы, датчики концентрации метана и вибрационные сенсоры.
Рекомендуется устанавливать датчики с учетом следующих критериев:
- Частота установки – не реже чем через 500 метров на участках с повышенной опасностью и через 1000 метров на менее рискованных;
- Глубина заложения – датчики располагаются вблизи трубы, с учетом специфики грунта и возможности проникновения газа;
- Защита оборудования – обязательное применение взрывозащищенных корпусов и устойчивых к коррозии материалов;
- Интеграция с автоматизированной системой диспетчеризации для оперативного получения и анализа данных в режиме реального времени.
Использование мультигазовых сенсоров позволяет одновременно фиксировать различные компоненты, что повышает точность обнаружения утечек. Вибрационные датчики обеспечивают выявление повреждений трубопровода, вызывающих утечки, задолго до появления газового следа.
Для повышения надежности мониторинга применяются резервные каналы передачи данных: проводные линии, радиомодули и GSM-сети. Энергоснабжение оборудования реализуется через автономные источники с контролем заряда и возможностью замены без остановки работы.
Периодическая калибровка сенсоров и техническое обслуживание обеспечивают стабильность показателей и своевременное выявление неисправностей. Рекомендуется вести журнал работ с фиксацией параметров и даты проверок.
Установка элементов мониторинга должна сопровождаться анализом геологических и климатических условий трассы, что влияет на выбор оборудования и частоту его обслуживания.
Вопрос-ответ:
Какие основные типы оборудования устанавливаются вдоль трассы подземного газопровода?
Вдоль трассы подземного газопровода размещают контрольные колодцы для доступа к трубопроводу, камеры с запорной арматурой, катодные станции для защиты от коррозии, дренажные системы для отвода грунтовых вод и системы мониторинга утечек газа. Каждое из этих устройств выполняет свою функцию, обеспечивая безопасную и надежную эксплуатацию трубопровода.
Как обеспечивается обнаружение утечек газа вдоль подземного газопровода?
Для выявления утечек применяют специальные датчики газа, устанавливаемые в контрольных колодцах и вдоль трассы. Эти сенсоры фиксируют концентрацию газа в окружающей среде и передают сигнал на центральную систему управления. Кроме того, используются методы периодического инспектирования с помощью специальных приборов, способных обнаружить мельчайшие утечки на ранних стадиях.
В чем заключается роль катодных станций в системе подземного газопровода?
Катодные станции предназначены для защиты металлических труб от коррозионного разрушения путем создания искусственного электрического поля, компенсирующего естественные электрохимические процессы. Это значительно продлевает срок службы трубопровода и снижает вероятность аварий, связанных с повреждением металла.
Как организован отвод грунтовых вод с помощью дренажных устройств вдоль газопровода?
Дренажные устройства включают в себя дренажные канавы, колодцы и фильтрующие слои, которые обеспечивают сбор и отвод избыточной влаги из грунта. Такая система предотвращает подтопление трубопровода и снижает риск нарушения его устойчивости, что важно для сохранения целостности конструкции и безопасности эксплуатации.
Какие требования предъявляются к контрольным колодцам на трассе подземного газопровода?
Контрольные колодцы должны обеспечивать удобный и безопасный доступ к трубопроводу и арматуре для проведения технического обслуживания и контроля. Они изготавливаются из прочных материалов, герметично закрываются и оборудуются вентиляцией. Размеры и расположение колодцев рассчитываются с учетом требований по доступности и безопасности персонала.
Какие виды оборудования устанавливаются вдоль трассы подземного газопровода и для чего они предназначены?
Вдоль трассы подземного газопровода размещают несколько типов оборудования, каждое из которых выполняет конкретные функции. Ключевыми элементами являются контрольные колодцы, обеспечивающие доступ для осмотра и обслуживания трубопровода, а также технологические камеры, в которых размещается запорная арматура для быстрого перекрытия газа при необходимости. Для защиты от коррозии используются катодные станции и контрольные пункты, поддерживающие антикоррозийную защиту металла. На трассе также монтируются дренажные устройства, отводящие грунтовые воды, и элементы мониторинга утечек газа, позволяющие своевременно обнаружить повреждения и предотвратить аварии. Сигнальные ленты и предупредительные знаки обеспечивают визуальное обозначение местоположения газопровода, что важно для безопасности при проведении земляных работ. Все эти элементы вместе обеспечивают надежную эксплуатацию и безопасность подземного газопровода.
