Система противопожарной защиты представляет собой комплекс технических и организационных решений, направленных на предупреждение возгораний, их своевременное обнаружение и минимизацию последствий. Эффективное функционирование такой системы возможно только при четком взаимодействии всех её компонентов, каждый из которых выполняет специализированные задачи в общей структуре защиты.
К ключевым элементам системы относятся: автоматические системы обнаружения и оповещения, установки пожаротушения, инженерные средства обеспечения огнестойкости конструкций, а также организационные меры реагирования. Каждый из этих компонентов должен соответствовать действующим нормативам, включая требования СП 5.13130, СП 484.1311500 и ГОСТ Р 53325.
На этапе проектирования критически важно учитывать функциональное назначение объекта, его категорию по взрывопожарной и пожарной опасности, а также расчётные сценарии эвакуации. При этом необходимо обеспечить совместимость оборудования различных производителей, устойчивость к отказам и возможность регулярной проверки без остановки основных производственных процессов.
Игнорирование хотя бы одного компонента системы ведёт к снижению её общей эффективности. Например, отсутствие резервного питания в системе оповещения делает её бесполезной при отключении электроэнергии, а неработающие противопожарные двери нарушают зонирование и способствуют быстрому распространению огня.
Реализация системы противопожарной защиты требует не только грамотного технического подхода, но и постоянного контроля состояния всех её элементов. Только в этом случае можно гарантировать минимизацию ущерба и сохранение жизней при возникновении пожара.
Назначение и типы пожарных сигнализаций в зданиях

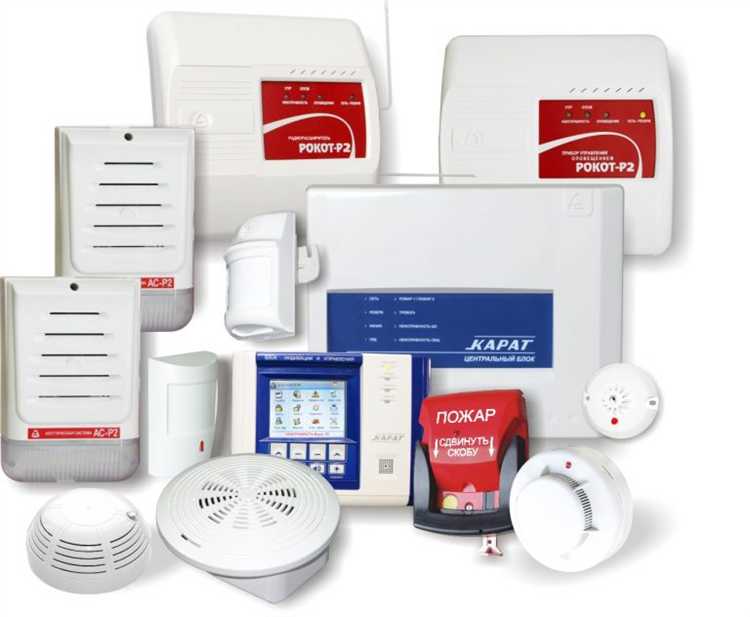

Пожарная сигнализация обеспечивает оперативное обнаружение очагов возгорания и передачу сигнала тревоги персоналу, системам оповещения и автоматического пожаротушения. Её основная задача – минимизировать время реагирования и предотвратить развитие пожара до критической стадии. Эффективность работы напрямую зависит от типа установленных датчиков, архитектуры системы и правильной интеграции с другими элементами противопожарной защиты.
Автоматические пожарные сигнализации (АПС) классифицируются по нескольким критериям: типу извещателей, архитектуре построения и принципу передачи сигнала. По типу извещателей выделяют дымовые, тепловые, пламени, газоанализаторы и комбинированные устройства. В жилых зданиях и офисах чаще всего применяются дымовые оптико-электронные извещатели, способные обнаружить продукты горения на ранней стадии. Для промышленных объектов с высокой тепловой нагрузкой используют тепловые извещатели, срабатывающие при достижении заданного температурного порога.
По архитектуре различают адресные и неадресные системы. Адресные позволяют точно определить конкретное место срабатывания датчика, что особенно важно для крупных объектов с разветвлённой планировкой. Неадресные системы дешевле, но менее информативны – они фиксируют факт пожара в пределах одного шлейфа без указания конкретной зоны. При проектировании зданий площадью более 3 000 м² рекомендуется применять адресные решения.

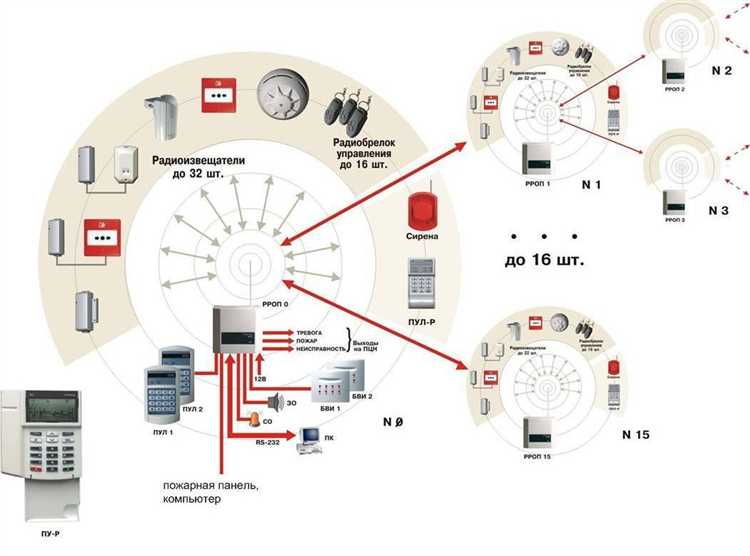

Сигнал может передаваться по проводной или беспроводной линии. Беспроводные системы целесообразны в зданиях с исторической архитектурой, где прокладка кабеля затруднена. Однако проводные остаются более надёжными в условиях электромагнитных помех и высокой пожарной нагрузки. Резервирование линий связи обязательно для объектов повышенного риска – производственных, энергетических и транспортных узлов.
Для обеспечения соответствия требованиям СП 5.13130 и Технического регламента о требованиях пожарной безопасности, проектирование и монтаж систем сигнализации должны выполняться лицензированными организациями. Кроме того, необходимо предусматривать регулярную проверку работоспособности оборудования с протоколированием результатов технического обслуживания.
Конструктивные средства предотвращения распространения огня
Конструктивные элементы зданий, ограничивающие распространение огня, включают противопожарные преграды: стены, перегородки, перекрытия и двери с установленной огнестойкостью. Их задача – локализовать пожар в пределах одного пожарного отсека в течение расчетного времени эвакуации и тушения.
Противопожарные стены должны иметь предел огнестойкости не ниже REI 150 для зданий I–III степени огнестойкости. Они возводятся из несгораемых материалов – железобетона, полнотелого кирпича, газобетонных блоков с соответствующей облицовкой. Толщина и армирование рассчитываются исходя из предела термической устойчивости и механических нагрузок.
Перекрытия между этажами в пределах одного отсека выполняются с пределом огнестойкости не менее REI 60. В случае прохождения инженерных коммуникаций используются противопожарные муфты и герметики, препятствующие распространению пламени и дыма через технологические отверстия.
Противопожарные двери и люки сертифицируются по классам EI-30, EI-60 и выше. Их установка обязательна в местах выхода из лестничных клеток, на границах отсеков и в машинных помещениях. Петли, замки и уплотнители этих дверей должны сохранять работоспособность при высоких температурах.
Вентиляционные каналы защищаются противопожарными клапанами, автоматически закрывающимися при срабатывании датчиков температуры или дыма. Нарушение их герметичности или отсутствие сервиса резко снижает эффективность преград, поэтому контроль технического состояния должен быть регулярным.
Одним из ключевых конструктивных решений является устройство противопожарных рассечек на кровле и фасадах. Они выполняются из негорючих материалов, разрывая путь распространения пламени по утеплителям и облицовке. Минимальная высота рассечки – 1,2 м для зданий средней этажности.
Для подземных и многоэтажных сооружений проектируются независимые лестнично-лифтовые блоки с дымоудалением и избыточным подпором воздуха. Их ограждающие конструкции также должны иметь предел огнестойкости не ниже REI 120, исключая проникновение продуктов горения внутрь путей эвакуации.
Эффективность конструктивных средств зависит от соблюдения проектных решений, качества монтажа и периодического технического осмотра. Нарушения технологии устройства или повреждения изоляционных слоев могут сделать противопожарные преграды неэффективными при возгорании.
Автоматические системы пожаротушения: водяные, газовые и пенные
Автоматические системы пожаротушения активируются без участия персонала и направлены на быстрое локализованное подавление очага возгорания. Тип системы выбирается в зависимости от назначения помещения, категории пожароопасности и характеристик защищаемых материалов.
Водяные системы используются в помещениях с высокой пожарной нагрузкой, но низкой чувствительностью оборудования к воде. Основными разновидностями являются спринклерные и дренчерные установки. Спринклерные системы активируются при температуре 68–79 °C и работают точечно – только в зоне срабатывания. Дренчерные системы обеспечивают мгновенное орошение всей площади сектора, что целесообразно в ангарах, складах и производственных зонах.
Газовые установки предназначены для помещений с чувствительной электроникой: серверные, аппаратные, архивы. Наиболее распространённые газы – инертные (аргон, азот, их смеси) и химически активные (FM-200, Novec 1230). Системы инерционного тушения работают методом вытеснения кислорода до безопасного уровня – около 12–15 %, что предотвращает горение. Установка должна быть оснащена системой автоматического контроля герметичности помещения, чтобы исключить утечку газа до или после срабатывания.

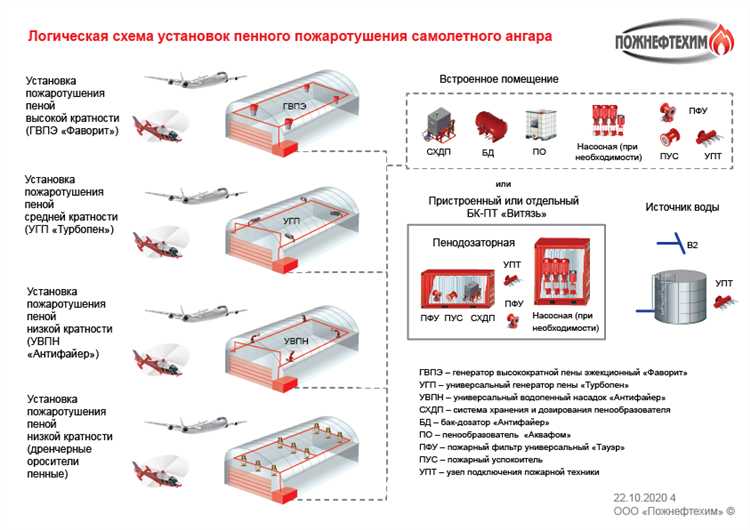

Пенные системы применяются в зонах с ЛВЖ – топливохранилища, нефтебазы, химические производства. Образующаяся пена изолирует поверхность горючего вещества от кислорода и одновременно охлаждает зону возгорания. Рекомендуется использование пен низкой и средней кратности в зависимости от геометрии помещения и категории риска. Системы должны включать бак для пенообразователя, дозирующее оборудование и систему подачи воды под заданным давлением.
При проектировании необходимо учитывать совместимость автоматических систем с другими элементами противопожарной защиты – вентиляцией, оповещением, системами отключения электроэнергии. Периодичность обслуживания каждой установки и актуальность состава огнетушащего вещества фиксируются в технической документации и подлежат обязательному контролю.
Роль систем дымоудаления и противодымной вентиляции
Системы дымоудаления и противодымной вентиляции обеспечивают контролируемое удаление продуктов горения и горячих газов из помещений во время пожара. Их применение критически важно для сохранения видимости на путях эвакуации, замедления распространения огня и снижения температуры в зоне возгорания.
В зданиях с массовым пребыванием людей обязательным элементом проектирования являются вертикальные дымовые шахты, механические вытяжные системы и клапаны для подпора воздуха. В многоэтажных сооружениях применяют комплексные схемы с независимыми контурами для каждой пожарной секции, что позволяет эффективно управлять потоками дыма без перекрёстного загрязнения соседних зон.
Эффективность систем зависит от точного расчета объёмов удаляемого дыма, что достигается на стадии проектирования с учётом характеристик помещения, допустимой температуры и времени эвакуации. Например, для общественных зданий нормативное значение кратности воздухообмена при пожаре может достигать 10-15 раз в час.
Автоматизация управления достигается за счёт интеграции с пожарной сигнализацией: при срабатывании датчиков задымления активируются вентиляторы, открываются клапаны, осуществляется подпор воздуха в эвакуационные коридоры и лифтовые шахты. Все действия синхронизируются для обеспечения заданной логики работы.
При реконструкции зданий важно предусматривать модернизацию противодымной вентиляции: старые естественные системы не справляются с современными стандартами пожарной безопасности. Рекомендуется установка блоков контроля дымоудаления, позволяющих осуществлять тестирование и дистанционную диагностику систем.
Игнорирование требований к противодымной защите приводит к потере контроля над пожарной ситуацией уже на ранней стадии. Поэтому надёжность этих систем должна подтверждаться регулярными испытаниями и техническим обслуживанием, особенно в объектах с высокой плотностью застройки и ограниченными маршрутами эвакуации.
Технические средства оповещения и управления эвакуацией
Эффективность эвакуации людей из зданий в условиях пожара зависит от точности и скорости работы технических средств оповещения и управления. Эти устройства предназначены для своевременной передачи информации об угрозе и направлениях безопасного выхода.
К основным компонентам системы оповещения и управления эвакуацией (СОУЭ) относятся:
- звуковые оповещатели (сирены, динамики);
- световые оповещатели (световые табло, сигнальные лампы);
- устройства речевого оповещения;
- системы управления эвакуационным освещением;
- блоки автоматического включения сигналов;
- дублирующие устройства визуальной индикации для людей с нарушением слуха;
- панели управления и программируемые контроллеры для автоматизации сценариев эвакуации.
Системы СОУЭ классифицируются по типу в зависимости от сложности сценариев эвакуации:
- Тип 1 – только звуковое оповещение;
- Тип 2 – звуковое и световое оповещение без речевых сообщений;
- Тип 3 – централизованное речевое оповещение;
- Тип 4 – индивидуальные сценарии оповещения с маршрутизацией потоков;
- Тип 5 – интеграция с системами вентиляции, лифтами, турникетами и противопожарной автоматикой.
Размещение технических средств оповещения должно соответствовать требованиям СП 3.13130.2009 и учитывать акустические характеристики помещений. Звуковой сигнал должен быть слышен на фоне рабочего шума не менее чем на 15 дБ. Световые табло «Выход» и «Аварийный выход» устанавливаются на всех путях эвакуации, включая коридоры, лестничные клетки и переходы.
Речевое оповещение должно быть четким и понятным, с возможностью трансляции разных сообщений по зонам. При проектировании рекомендуется предусматривать резервные источники питания на случай отключения электроэнергии. Все компоненты СОУЭ подлежат регулярной проверке не реже одного раза в квартал с фиксацией результатов в журнале технического обслуживания.

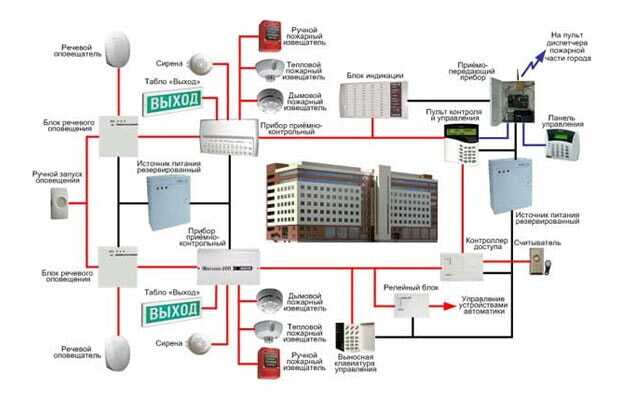

Эффективное функционирование системы возможно только при ее интеграции с автоматической пожарной сигнализацией. В случае срабатывания последней, оповещение должно активироваться автоматически, без участия обслуживающего персонала.
Противопожарное водоснабжение: внутренние и наружные источники

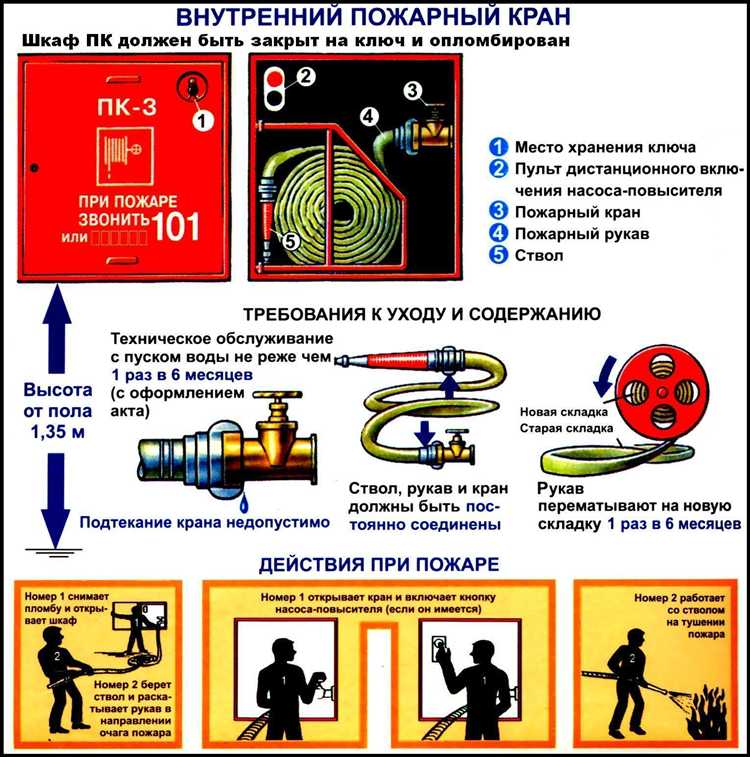

Противопожарное водоснабжение обеспечивает непрерывное и достаточное поступление воды для тушения пожаров. Внутренние источники включают автоматические и стационарные системы водяного пожаротушения, пожарные краны и спринклерные установки, подключённые к водопроводной сети здания. Минимальное давление воды в системе должно соответствовать нормативам – обычно не ниже 0,2 МПа на выходе из пожарного крана.

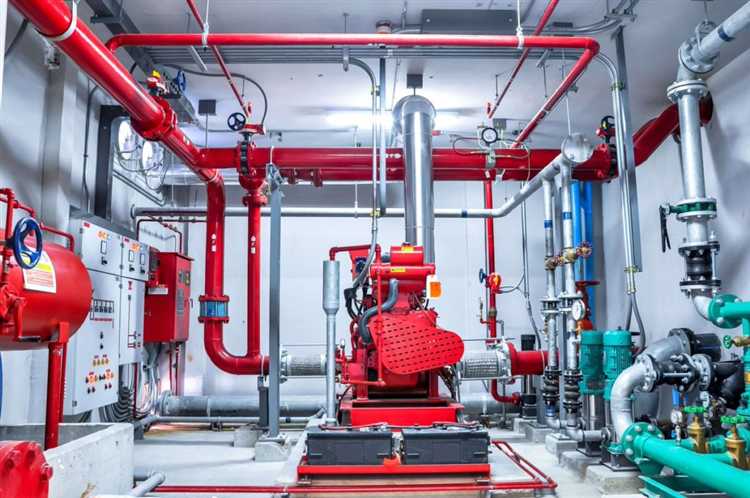

Внутренние сети оборудуются насосами с резервным питанием, способными обеспечить давление при отключении основного водоснабжения. Объекты с большим объёмом или сложной планировкой требуют зонального разделения водопроводных линий для равномерного распределения и быстрого доступа к воде.
Наружные источники включают пожарные гидранты, резервуары и естественные водоёмы (реки, пруды, искусственные ёмкости). Расстояние между пожарными гидрантами не должно превышать 100 метров в городской застройке и 200 метров – в промышленных зонах. Объём резервуаров рассчитывается исходя из возможного максимального расхода воды, с запасом на минимум 30 минут непрерывного тушения.
Трубопроводы наружного водоснабжения должны быть выполнены из устойчивых к коррозии материалов и оснащены задвижками для быстрого перекрытия и обслуживания. Размещение наружных источников учитывает доступ пожарных автомобилей и предотвращение замерзания в зимний период с применением утеплительных конструкций.
Система противопожарного водоснабжения интегрируется с автоматикой пожарного оповещения и управления, что позволяет оперативно задействовать насосы и открыть задвижки при обнаружении пожара. Регулярные испытания и промывка систем обязательны для поддержания исправности и готовности к использованию.
Регламентное обслуживание и проверка компонентов защиты
Обязательное регулярное обслуживание всех элементов системы противопожарной защиты обеспечивает их работоспособность и готовность к эксплуатации. Периодичность проверок и объем мероприятий регламентируются нормативными документами и техническими паспортами оборудования.
Основные этапы регламентного обслуживания включают:
- Визуальный осмотр на предмет механических повреждений, коррозии и загрязнений;
- Проверка функциональности автоматических и ручных систем пожаротушения, включая срабатывание датчиков и клапанов;
- Тестирование систем оповещения и управления эвакуацией с проверкой звукового и светового сигналов;
- Контроль состояния противопожарных преград, герметичности дверей, наличие пломб и целостности конструкций;
- Проверка резервных источников питания и состояния аккумуляторов;
- Очистка и обслуживание дымоудаляющих и вентиляционных систем, включая смену фильтров и проверку работы вентиляторов;
- Испытания гидравлических и пневматических систем пожаротушения по протоколам с измерением давления и объема подачи;
- Актуализация документации по системе, включая журналы обслуживания и протоколы испытаний.
Периодичность проверки определяется типом компонентов и назначением объекта. Например:
- Системы автоматического пожаротушения – не реже 1 раза в квартал с полным функциональным тестированием;
- Системы пожарной сигнализации – ежемесячный визуальный осмотр и раз в полгода проверка с имитацией возгорания;
- Противопожарные двери и преграды – осмотр не реже 1 раза в 6 месяцев, проверка исправности замков и уплотнителей;
- Системы дымоудаления – ежеквартальная проверка работы вентиляторов и систем управления.
Нарушения регламента обслуживания снижают эффективность системы и повышают риск отказа в критический момент. Ответственные лица должны вести учет всех мероприятий с указанием даты, выполненных работ и выявленных дефектов. Обнаруженные неисправности подлежат незамедлительному устранению или замене компонентов.
Вопрос-ответ:
Какие основные компоненты входят в систему противопожарной защиты зданий?
Система противопожарной защиты включает несколько ключевых элементов: средства раннего обнаружения пожара (датчики дыма, тепла и пламени), системы оповещения и эвакуации, автоматические установки пожаротушения (водяные, газовые, пенные), системы дымоудаления и противодымной вентиляции, а также инженерные конструкции, предотвращающие распространение огня. Каждый элемент играет свою роль в предупреждении, локализации и тушении возгорания.
Как обеспечивается взаимодействие между разными компонентами системы противопожарной защиты?
Компоненты системы объединены через централизованный пульт управления, который принимает сигналы от датчиков и активирует необходимые устройства. Например, при срабатывании пожарного извещателя автоматически включается звуковое оповещение и может запускаться система пожаротушения или дымоудаления. Современные системы используют протоколы обмена данными, позволяющие передавать информацию быстро и с высокой надежностью, обеспечивая согласованную работу всех элементов.
В чем разница между автоматическими и ручными средствами пожаротушения в составе системы защиты?

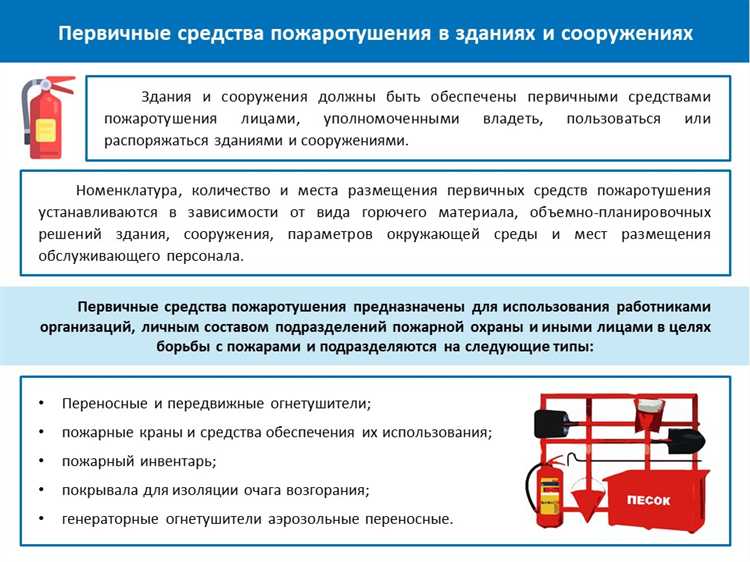

Ручные средства — это переносные огнетушители, пожарные краны и лопатки, которые используют люди для локализации пожара на начальном этапе. Автоматические системы, напротив, срабатывают без участия человека — по сигналу датчиков активируются спринклеры, газовые установки или другие виды тушения. Автоматизация позволяет быстро реагировать на возгорание в любых условиях, в том числе когда отсутствует персонал или нет времени на вызов помощи.
Какие требования предъявляются к техническому обслуживанию элементов системы противопожарной защиты?
Обслуживание включает регулярные проверки работоспособности датчиков, систем оповещения, пожарных насосов и автоматических установок. Необходимо проводить испытания с имитацией пожара, чистить оборудование от пыли и загрязнений, контролировать состояние электропитания и резервных источников. Документирование результатов и устранение выявленных неполадок обеспечивает надёжность защиты и продлевает срок службы систем.
