Что относится к объектам электросетевого хозяйства

Электросетевое хозяйство включает в себя комплекс технических средств, предназначенных для передачи и распределения электроэнергии. К основным объектам относятся линии электропередач, трансформаторные подстанции, распределительные устройства и элементы управления. Каждая категория обладает своими функциональными особенностями и техническими параметрами, которые влияют на надежность и эффективность работы сети.

Линии электропередач подразделяются по уровню напряжения – высоковольтные (от 35 кВ и выше), средневольтные (от 6 до 35 кВ) и низковольтные (до 1 кВ). Высоковольтные линии предназначены для магистральной передачи энергии на большие расстояния, средневольтные – для распределения в пределах районов, а низковольтные – для подачи электроэнергии конечным потребителям.

Трансформаторные подстанции обеспечивают преобразование напряжения и защиту оборудования. Основные параметры подстанций – мощность трансформаторов, тип охлаждения и системы защиты. Распределительные устройства включают коммутационные аппараты, шинные системы и защитные механизмы, обеспечивающие оперативное управление и изоляцию повреждений.

Знание видов и характеристик объектов электросетевого хозяйства позволяет точно оценивать их эксплуатационные возможности и выбирать оптимальные решения при проектировании и модернизации сетей. Особое внимание следует уделять техническому состоянию и соответствию установленным нормативам для поддержания бесперебойного электроснабжения.

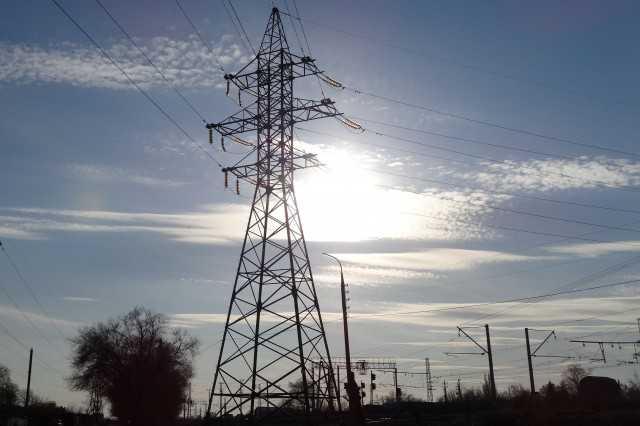

Классификация электрооборудования по уровню напряжения

Электрооборудование в электросетевом хозяйстве подразделяется на категории в зависимости от номинального напряжения, что определяет область его применения и технические требования к изоляции и конструкции.

• Низковольтное оборудование (НН): номинальное напряжение до 1 кВ включительно. Применяется в бытовых и промышленных установках, распределительных щитах, силовых и осветительных сетях. Характеризуется простой конструкцией и возможностью эксплуатации с минимальными требованиями к изоляции.
• Средневольтное оборудование (СН): напряжение от 1 кВ до 35 кВ. Используется для распределения энергии в городских и промышленных сетях, подключении крупных потребителей, трансформаторных подстанциях среднего класса. Требует более сложной изоляции и защиты от перенапряжений.
• Высоковольтное оборудование (ВН): от 35 кВ до 110 кВ. Основная сфера применения – подстанции высокого напряжения, магистральные линии электропередачи. Конструкции рассчитаны на значительные электрические и механические нагрузки, повышенную стойкость к коронному разряду.
• Очень высоковольтное оборудование (ОВН): напряжение свыше 110 кВ. Используется в магистральных линиях электропередачи, крупномасштабных энергетических объектах. Обладает усиленной изоляцией, сложными системами защиты и автоматизации.

При проектировании и эксплуатации электрооборудования необходимо учитывать соответствие уровню напряжения требованиям нормативных документов по безопасности и надежности. Для каждого уровня напряжения предусмотрены типовые конструкции и стандарты, обеспечивающие оптимальное сочетание долговечности и эксплуатационной безопасности.

Выбор оборудования по напряжению зависит от характеристик сети, типа нагрузки и условий эксплуатации. Рекомендуется проводить регулярные проверки состояния изоляции и техническое обслуживание с учётом специфики напряжения, чтобы предотвращать аварийные ситуации и минимизировать простои.

Технические параметры распределительных подстанций

Номинальная мощность трансформаторов распределительных подстанций варьируется в диапазоне от 100 кВА до 2500 кВА. Выбор мощности зависит от максимальной нагрузки потребителей, присоединённых к подстанции, а также перспектив развития нагрузки в районе обслуживания.

Коэффициент загрузки трансформаторов должен поддерживаться в пределах 0,7–0,85 для оптимального баланса между экономичностью и ресурсом оборудования. Перегрузки допускаются кратковременно, но требуют системы защиты и автоматики для предотвращения аварийных ситуаций.

Токовые и напряженческие параметры аппаратов защиты и коммутации подбираются с учётом номинальных токов нагрузки и токов короткого замыкания на стороне низкого напряжения. Значения тока короткого замыкания обычно находятся в диапазоне 10–25 кА, что определяет класс отключающей способности автоматических выключателей.

Минимальный уровень коэффициента мощности нагрузки должен быть не ниже 0,85 для снижения потерь в сети и повышения энергоэффективности. При необходимости установки компенсирующих устройств учитываются особенности подключённых потребителей и профиль нагрузки.

Габаритные размеры и масса распределительных подстанций зависят от их конструктивного исполнения (открытые или комплектные трансформаторные подстанции), а также от размещения оборудования. Комплектные решения позволяют уменьшить площадь и упрощают монтаж, но требуют обеспечения условий теплоотвода.

Уровень изоляции оборудования и расстояния между токоведущими частями рассчитаны на номинальное напряжение с запасом, обеспечивающим надёжную работу в условиях возможных перенапряжений и климатических воздействий. Стандарты ГОСТ и ПУЭ регламентируют параметры изоляции для каждого класса напряжения.

Распределительные подстанции проектируются с учётом коэффициента запаса по мощности не менее 15%, что позволяет учитывать рост нагрузки без необходимости замены основного оборудования в краткосрочной перспективе.

Электромеханические и электронные системы автоматики обеспечивают защиту от перегрузок, коротких замыканий и токов утечки, а также позволяют осуществлять дистанционное управление и мониторинг технического состояния подстанции.

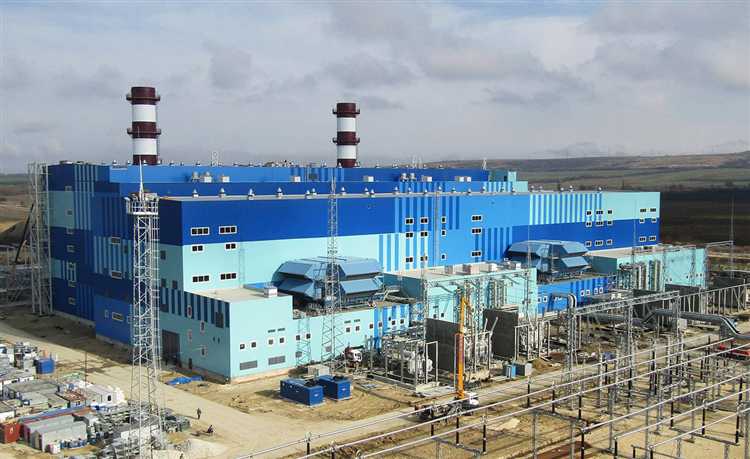

Особенности линий электропередач и их типы

Воздушные линии – наиболее распространённый тип ЛЭП. Конструктивно представляют собой натянутые проводники на опорах из металла, бетона или дерева. Высоковольтные воздушные линии требуют использования изоляторов и специальных материалов для минимизации потерь и предотвращения пробоев. Рекомендуется соблюдать минимальные расстояния от земли и строений, чтобы обеспечить безопасность и надёжность.

Кабельные линии применяются преимущественно в городских условиях и на ограниченных территориях. Они прокладываются под землёй или под водой и обеспечивают защиту от внешних механических воздействий и атмосферных явлений. Кабели имеют многослойную изоляцию, рассчитанную на определённые уровни напряжения и токовые нагрузки. При проектировании важно учитывать тепловой режим, так как перегрев приводит к снижению срока службы.

Комплексные линии – сочетание воздушных и кабельных участков, что позволяет оптимизировать протяжённость и условия прокладки. Например, вблизи населённых пунктов используют кабельные линии, а на удалённых участках – воздушные.

Основные параметры ЛЭП включают номинальное напряжение, допустимую токовую нагрузку, протяжённость, тип опор и способ заземления. Для повышения надёжности часто применяются системы защиты от коротких замыканий и перенапряжений. При выборе типа линии следует учитывать экономическую целесообразность, климатические условия и особенности рельефа.

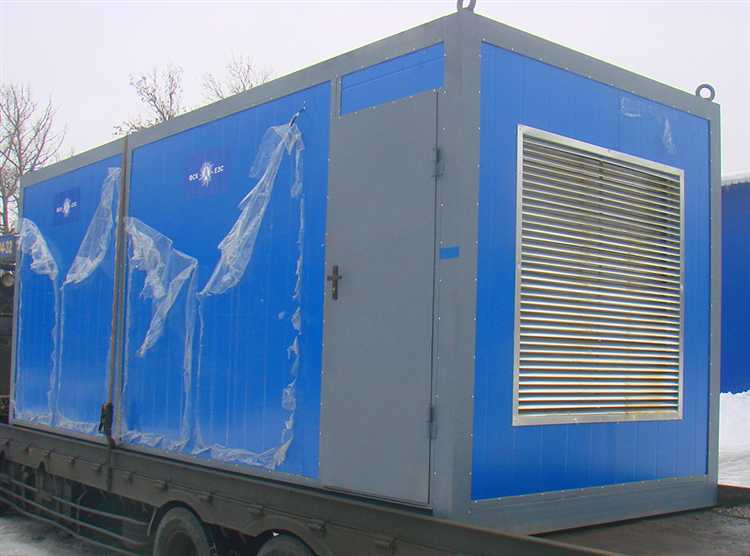

Назначение и характеристики трансформаторных пунктов

Трансформаторные пункты (ТП) обеспечивают преобразование электрической энергии с высокого напряжения на более низкое, пригодное для распределения потребителям. Основная задача ТП – снижение напряжения с уровней 6, 10, 20 кВ до 0,4 кВ для жилых, коммерческих и промышленных объектов.

ТП выполняют функции разделения электросети на участки с различными параметрами напряжения и тока, что повышает безопасность и удобство эксплуатации. Технические характеристики включают номинальную мощность трансформаторов, класс напряжения, тип охлаждения и степень защиты оборудования.

По типу конструкции ТП бывают комплектными (КТП) и распредустройства, устанавливаемые в зданиях (РП). Комплектные трансформаторные пункты чаще применяются в условиях ограниченного пространства и имеют заводскую сборку, что сокращает сроки монтажа и повышает надежность.

Основные параметры трансформаторных пунктов:

Выбор трансформаторного пункта производится с учётом нагрузки, климатических условий, требований к пожарной безопасности и доступности обслуживания. При проектировании важно предусмотреть резервирование трансформаторов и защиту оборудования от коротких замыканий и перегрузок.

Правильный подбор и эксплуатация ТП обеспечивают стабильное электроснабжение и снижают потери энергии в сетях распределения.

Устройства защиты и автоматики в электросетях

Устройства защиты в электросетях предназначены для своевременного обнаружения аварийных режимов и отключения повреждённых участков с целью предотвращения распространения повреждений и обеспечения безопасности оборудования и персонала. Основные типы защит включают токовые, дистанционные, дифференциальные и селективные.

Токовые защиты реагируют на превышение заданных значений тока, характерных для коротких замыканий или перегрузок. Они реализуются с помощью реле максимального тока и являются базовой защитой в распределительных сетях.

Дистанционные защиты измеряют параметры электрической цепи (напряжение, ток) и рассчитывают расстояние до места повреждения. Используются преимущественно на линиях электропередачи высокого напряжения для быстрой локализации повреждений и минимизации времени отключения.

Дифференциальные защиты основаны на сравнении токов на входе и выходе защищаемого участка. При обнаружении разницы, превышающей допустимый порог, происходит отключение. Эффективны для трансформаторов, генераторов и крупного оборудования.

Автоматические устройства выполняют функции мониторинга, контроля и управления режимами работы электросети. К ним относятся автоматические выключатели с интегрированными защитами, системы аварийной сигнализации и дистанционного управления.

Обеспечение надежной работы объектов электросетевого хозяйства требует строгого контроля технического состояния оборудования и своевременного проведения профилактических мероприятий. Электроустановки должны соответствовать нормативам ПУЭ и требованиям ГОСТ, включая параметры изоляции, исправность защитных устройств и устойчивость к климатическим воздействиям.

Регулярное техническое обслуживание включает проверку состояния изоляции, контактов, систем охлаждения трансформаторов и коммутационной аппаратуры. Частота осмотров зависит от типа оборудования: для воздушных линий 0,4-35 кВ – не реже одного раза в полугодие, для подстанций и трансформаторных пунктов – ежеквартально.

Обязательна периодическая диагностика с применением инструментальных методов: измерение сопротивления изоляции мегомметром, тепловизионный контроль, проверка работы защит и автоматики. Результаты фикcируются в технической документации, выявленные отклонения требуют немедленного устранения.

Эксплуатация должна проводиться в соответствии с эксплуатационной документацией и инструкциями производителя. Запрещается эксплуатация с выявленными дефектами, способными привести к авариям или снижению параметров электроснабжения.

Квалификация персонала, обслуживающего электросетевые объекты, должна соответствовать требованиям по группе допуска по электробезопасности, а также иметь актуальные знания о современных методах диагностики и ремонта оборудования.

Обеспечение безопасности предусматривает организацию защитных заземлений, систем молниезащиты и регулярную проверку их состояния. Контроль параметров нагрузки и предотвращение перегрузок увеличивают срок службы оборудования и снижают риск аварий.

Системы автоматизации и дистанционного контроля должны обеспечивать оперативное обнаружение неисправностей и их быстрое устранение. Внедрение современных технологий мониторинга повышает устойчивость электросетей и оптимизирует техническое обслуживание.

Вопрос-ответ:

Какие основные виды объектов входят в состав электросетевого хозяйства?

Электросетевое хозяйство включает в себя разнообразные объекты, обеспечивающие передачу и распределение электрической энергии. Основные виды — это линии электропередач, трансформаторные пункты и распределительные подстанции. Линии электропередач бывают воздушными и кабельными, по которым электричество поступает от источников к потребителям. Трансформаторные пункты служат для преобразования напряжения с высокого на более низкое, удобное для распределения. Распределительные подстанции обеспечивают разделение электроэнергии на участки сети и подключение потребителей.

Чем отличаются воздушные линии электропередач от кабельных и в каких случаях применяются каждый из видов?

Воздушные линии электропередач состоят из проводов, закреплённых на опорах, обычно размещаются на открытых территориях. Они имеют меньшую стоимость монтажа и ремонта, но более уязвимы к погодным условиям и механическим повреждениям. Кабельные линии укладываются под землёй или внутри сооружений, обеспечивая защиту от внешних факторов, подходят для плотной застройки или городской среды, где невозможна прокладка воздушных линий. Однако их устройство дороже и сложнее в обслуживании. Выбор зависит от требований безопасности, условий местности и стоимости эксплуатации.

Какие технические параметры наиболее важны для трансформаторных пунктов в электросетях?

Основные параметры трансформаторных пунктов включают номинальную мощность трансформаторов, напряжение первичной и вторичной обмоток, уровень токов короткого замыкания и тип защитных устройств. Мощность определяет, какое количество электроэнергии может быть преобразовано без перегрузок. Напряжение соответствует требованиям сетей разного класса. Ток короткого замыкания влияет на выбор аппаратов защиты и коммутации. Также учитываются условия эксплуатации — климат, режим работы и возможность дистанционного управления. Точный подбор параметров помогает обеспечить стабильность работы и безопасность сети.

Какие функции выполняют устройства защиты и автоматики в электросетевом хозяйстве?

Устройства защиты и автоматики предназначены для предотвращения аварийных ситуаций и поддержания устойчивой работы сети. Они обнаруживают неисправности, такие как короткие замыкания или перегрузки, и быстро отключают повреждённые участки, чтобы избежать распространения аварии. Автоматические системы могут восстанавливать питание после устранения неисправности, минимизируя время простоя. Кроме того, эти устройства обеспечивают контроль за параметрами сети и предупреждают о возможных проблемах, повышая безопасность и надёжность электроснабжения.

Какие требования предъявляются к техническому состоянию объектов электросетевого хозяйства для безопасной эксплуатации?

Объекты электросетевого хозяйства должны содержаться в исправном состоянии, что включает регулярный осмотр, техническое обслуживание и своевременный ремонт оборудования. Все элементы должны соответствовать нормативным документам по изоляции, прочности и работоспособности защитных систем. Не допускаются повреждения, коррозия, износ контактных соединений и других деталей. Особое внимание уделяется надёжности заземления и средствам защиты от перенапряжений. Соблюдение этих требований помогает снизить риск аварий и обеспечить стабильное электроснабжение.

Какие основные виды объектов входят в электросетевое хозяйство и каковы их функции?

К объектам электросетевого хозяйства относятся линии электропередач, распределительные и трансформаторные подстанции, а также распределительные устройства и коммутационные аппараты. Линии электропередач служат для передачи электроэнергии от источников к потребителям, подстанции обеспечивают преобразование и распределение напряжения, а устройства управления и защиты контролируют работу сети и предотвращают аварийные ситуации. Каждый вид объекта выполняет специфическую роль в поддержании стабильного электроснабжения.

Какие технические характеристики важны при выборе и эксплуатации линий электропередач в электросетевом хозяйстве?

При выборе линий электропередач учитываются напряжение, протяжённость, тип изоляции и материалы проводников. Высоковольтные линии предназначены для передачи энергии на большие расстояния, обладают меньшими потерями, но требуют особых условий монтажа и обслуживания. Кроме того, важны параметры устойчивости к климатическим и механическим воздействиям, обеспечение защиты от коротких замыканий и других аварийных ситуаций. Эксплуатация таких линий требует регулярного технического контроля и своевременного ремонта для поддержания надёжности электросети.
