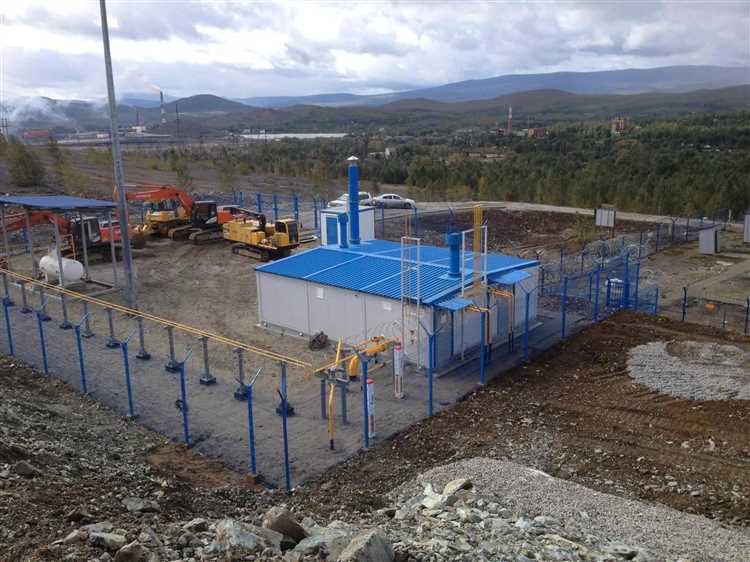

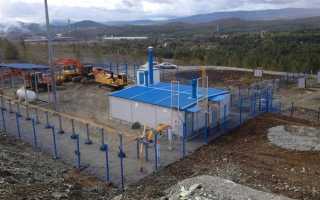

Реконструкция газораспределительной станции (ГРС) требует строгой поэтапной организации работ с учетом действующих нормативов: СП 62.13330.2011, ПБ 12-529-03, ГОСТ Р 54961-2012 и других профильных документов. Процесс начинается с оценки технического состояния объектов и заканчивается вводом в эксплуатацию модернизированных систем. Любая ошибка на одном из этапов может привести к срыву поставок газа, превышению бюджета или нарушению требований промышленной безопасности.
В первую очередь проводится обследование действующего оборудования, включая газоочистные фильтры, регуляторы давления, обогреватели газа, запорную арматуру и системы автоматики. Оцениваются износ, коррозионные повреждения, соответствие текущим условиям эксплуатации. На этом этапе важно сформировать обоснованное техническое задание для проектирования, учитывающее пропускную способность станции, категории надежности потребителей и перспективы увеличения нагрузок.
На этапе проектирования особое внимание уделяется подбору современных комплектующих: регуляторов давления с электронным управлением, систем телеметрии и газоанализаторов. Важно обеспечить совместимость нового оборудования с действующими системами и предусмотреть резервные решения на случай отказа основных узлов. Расчеты на прочность, гидравлические и теплотехнические расчеты должны быть выполнены с учетом реальных режимов работы станции.
В ходе строительно-монтажных работ приоритетом становится минимизация времени отключения потребителей. Часто применяются временные схемы газоснабжения или параллельное подключение новых узлов. Все сварочные, изоляционные и наладочные работы обязаны выполняться в строгом соответствии с регламентами и сопровождаться неразрушающим контролем качества. Особое внимание – испытаниям на герметичность и настройке автоматических защит.
Завершающий этап – комплексное опробование станции, включающее проверку всех режимов работы, резервирования и автоматического отключения. Только после положительных результатов пуско-наладочных испытаний и получения заключений Ростехнадзора ГРС может быть введена в эксплуатацию. Пренебрежение последовательностью этапов и качественным контролем на каждом из них может привести к аварийным ситуациям и нарушению газоснабжения.
Оценка технического состояния действующего оборудования
При подготовке к реконструкции газораспределительной станции проводится поэлементное обследование оборудования с фиксацией технического состояния каждого узла. Особое внимание уделяется регуляторам давления, фильтрам-сепараторам, теплообменному оборудованию, арматуре и автоматизированным системам управления.
Осмотр проводится с применением методов неразрушающего контроля: ультразвукового, вихретокового и капиллярного. Измеряется толщина стенок труб и корпусов оборудования. При снижении толщины более чем на 20% от нормативной оборудование признаётся аварийным. Устанавливается уровень коррозионного и эрозионного износа.

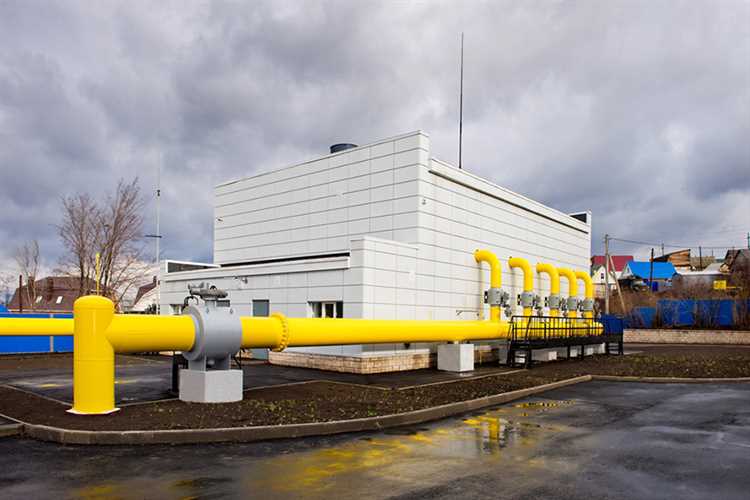

Разработка проектной документации с учетом требований ПБ и СНиП
Проектирование реконструкции газораспределительной станции требует строгого соответствия требованиям нормативных документов, в первую очередь Правил безопасности систем газораспределения и газопотребления (ПБ 12-529-03) и СНиП, регулирующих строительство, монтаж и эксплуатацию инженерных сетей.
На начальном этапе необходимо провести детальный анализ исходных данных, включая топографическую съемку, результаты технического обследования оборудования и существующих инженерных коммуникаций. Особое внимание уделяется категории взрывопожароопасности объекта, что определяет требования к противопожарным разрывам, материалам и конструктивным решениям.
При разработке проектной документации обязательна расчетная часть по гидравлике, обеспечивающая подтверждение пропускной способности оборудования после реконструкции. Гидравлический расчет должен учитывать параметры давления, температуры, расхода газа и возможность аварийных ситуаций с автоматическим отключением подачи газа.
Конструктивные решения по зданиям и технологическим эстакадам подбираются в соответствии с СНиП II-89-80* «Генеральные планы промышленных предприятий», а также СП 62.13330.2011, регламентирующим проектирование наружных сетей газоснабжения. Для всех элементов системы ГРС (узлы редуцирования, газоанализаторы, блоки фильтрации) необходимо определить зоны ответственности эксплуатации и предусмотреть точки контроля и диагностики.
Обязательным разделом проекта является мероприятия по промышленной безопасности, включающие разработку плана локализации и ликвидации аварий (ПЛА), перечень сигнализации и автоматики, а также план эвакуации персонала. Эти элементы проходят согласование с органами Ростехнадзора и МЧС.
Все проектные решения должны сопровождаться обоснованием соответствия требованиям нормативов: расчётным, конструктивным и технологическим. Перед передачей документации на экспертизу проводится внутренний технический аудит проектного пакета с проверкой актуальности используемых нормативов, корректности инженерных расчетов и полноты разделов согласно Постановлению №87.
Итоговая проектная документация формируется в цифровом виде в составе разделов, установленных для объектов капитального строительства, и включает пояснительные записки, чертежи, схемы, расчеты и спецификации оборудования. Проект должен быть готов к прохождению государственной экспертизы, при необходимости – экологической и промышленной.
Согласование проекта с надзорными и эксплуатирующими организациями
Проект реконструкции ГРС подаётся в Ростехнадзор для экспертизы в составе полного комплекта документов: технического задания, схем, расчётов прочности, паспорта на материалы и технологических регламентов. В документации необходимо подтвердить соблюдение требований по пожарной безопасности и герметичности, включая наличие сертификатов и протоколов испытаний сварных соединений.
Параллельно направляется запрос в эксплуатационные организации – службы технической эксплуатации и газового хозяйства, где оценивается совместимость проектных решений с действующей инфраструктурой, планами обслуживания и допустимыми параметрами эксплуатации.
Рекомендуется организовать предварительные технические совещания с надзорными и эксплуатационными специалистами для оперативного выявления и устранения несоответствий на ранних этапах проектирования.
После внесения необходимых корректировок и получения положительных отзывов документы направляются на официальное согласование с указанием ответственных лиц и сроков реализации. Несоблюдение установленных требований грозит приостановкой работ и административными штрафами.
В процессе реконструкции обеспечивается постоянный обмен информацией между проектной организацией, подрядчиками и надзорными органами для своевременного реагирования на выявленные замечания и контроля соответствия выполненных работ проекту.
Подготовка площадки и демонтаж устаревших узлов
Перед началом реконструкции необходимо провести тщательную очистку и выравнивание территории газораспределительной станции. Рекомендуется удалить растительность и строительный мусор, обеспечить свободный доступ к основным коммуникациям и инженерным сетям.
Следующим этапом является отключение и разгрузка оборудования, подлежащего демонтажу. Важно соблюдать регламентированные процедуры безопасного обесточивания и слива газа из систем, чтобы исключить риски утечек и возгораний.
Демонтаж устаревших узлов следует выполнять по заранее утверждённому плану с учетом маркировки и фиксации элементов для последующей утилизации или переработки. Использование специализированной техники и инструментов, таких как гидравлические резаки и подъемные механизмы, ускоряет процесс и минимизирует повреждения окружающих конструкций.
Особое внимание уделяется контролю состояния магистральных трубопроводов и арматуры после демонтажа, поскольку от этого зависит безопасность дальнейшей эксплуатации. По завершении работ проводится обязательная инспекция и составляется акт приемки подготовленной площадки для монтажа нового оборудования.
Монтаж нового оборудования и наладка автоматических систем
Монтаж оборудования начинается с точного позиционирования и фиксации элементов согласно проектной документации. Особое внимание уделяется выравниванию трубопроводов и закреплению аппаратов, чтобы исключить напряжения и вибрации в работе.
Все узлы подключения проходят проверку на герметичность до начала установки. Применяются специальные уплотнительные материалы, соответствующие требованиям по температуре и давлению газа.
После установки основных агрегатов выполняется подключение к питающим коммуникациям и системе управления. Проводка кабелей должна быть выполнена с соблюдением норм электробезопасности и маркировкой, обеспечивающей быструю идентификацию.
Наладка автоматических систем включает проверку работы датчиков давления, температуры и расхода, подключенных к контроллерам. Важно провести калибровку с использованием эталонных приборов для обеспечения точности измерений.
Программирование контроллеров реализуется согласно заданным алгоритмам управления технологическими процессами. Тестируется корректность срабатывания аварийных защит, систем автоматического отключения и оповещения.
После комплексной проверки функционирования автоматических систем проводится интеграционный тест с остальным оборудованием станции. Проверяется синхронизация и взаимодействие всех компонентов в режиме реального времени.
Завершающий этап – составление протоколов испытаний и передача системы в эксплуатацию после подтверждения соответствия техническим регламентам и стандартам безопасности.

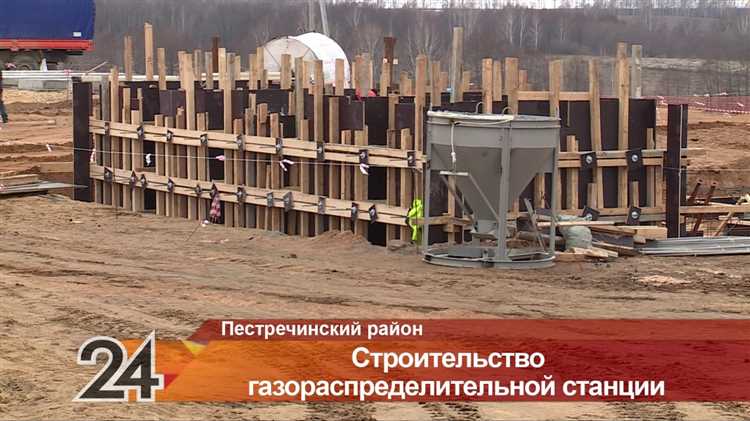

Проведение пусконаладочных работ и ввод в эксплуатацию
Пусконаладочные работы на газораспределительной станции начинаются после завершения строительно-монтажных мероприятий и проверки готовности объекта к запуску. Все операции выполняются в соответствии с утвержденной программой ПНР, разработанной с учетом технических характеристик оборудования и требований безопасности.
- Проверка герметичности газопроводов и арматуры с использованием воздуха или инертного газа под расчетным давлением.
- Функциональные испытания КИПиА, включая калибровку датчиков давления, температуры и расхода, проверку логики автоматики.
- Настройка шкафов управления и системы аварийного отключения подачи газа.
- Обкатка компрессорного и редуцирующего оборудования в холостом режиме.
- Испытания на прочность и плотность всех технологических трубопроводов с оформлением соответствующих актов.
- Проверка взаимодействия систем газоанализа и сигнализации с исполнительными механизмами.
Вопрос-ответ:
Какие работы включаются в подготовительный этап реконструкции ГРС?
На подготовительном этапе обычно выполняется инженерное обследование существующих сооружений, анализ состояния оборудования, уточнение проектной документации и получение необходимых разрешений. Параллельно формируется план-график работ, оцениваются риски и прорабатываются технологические решения с учётом действующих норм. Также на этом этапе проводятся геодезические и геологические изыскания.
Как организуется работа станции на время реконструкции?
Работа ГРС во время реконструкции зависит от объёма вмешательства. Если модернизируются отдельные узлы, станция может функционировать частично. При более масштабных работах газоснабжение потребителей переводится на резервные схемы — например, за счёт подключения к другим станциям, установки временных редуцирующих пунктов или применения мобильных ГРП. Все переключения согласовываются с газораспределительной организацией и оформляются в установленном порядке.
Какие участки ГРС чаще всего подлежат замене при реконструкции?
Наиболее часто заменяются регуляторы давления, запорная и предохранительная арматура, теплообменное оборудование, системы автоматики и телемеханики. Также нередко обновляют обвязку и подводящие трубопроводы, особенно если они имеют коррозионные повреждения или не соответствуют текущим требованиям по прочности и герметичности. Отдельное внимание уделяется системе катодной защиты и молниезащите.
Сколько времени обычно занимает реконструкция ГРС?
Сроки зависят от объёма работ, состояния объекта и условий допуска к площадке. Частичная модернизация может занять 2–3 месяца, тогда как полная реконструкция с заменой зданий и технологических блоков — от полугода до года. Дополнительное время могут занять согласования, поставка оборудования и устранение выявленных дефектов в процессе работ.
Кто контролирует качество работ на всех этапах реконструкции?
Контроль осуществляется заказчиком, техническим надзором и представителями проектной организации. Кроме того, в процессе строительно-монтажных работ участвуют органы Ростехнадзора, а после завершения требуется оформление актов скрытых работ, пусконаладочная документация и итоговая приёмка. Если объект подпадает под обязательную экспертизу промышленной безопасности, подключаются специализированные экспертные организации.
