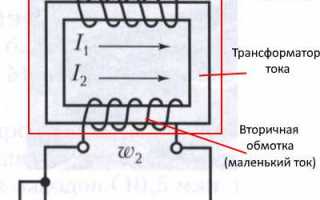

Включение трансформатора в электрическую сеть требует четкого соблюдения установленного порядка для предотвращения повреждений оборудования и обеспечения безопасности. Основной задачей на этом этапе является правильная подготовка как самого трансформатора, так и внешней электрической сети. Перед началом включения необходимо удостовериться в исправности всех элементов устройства: обмоток, изоляции, защитных систем и соединений.
Первая задача – это проверка системы защиты трансформатора: автоматических выключателей, релейных защит, системы контроля температуры и уровня масла, если трансформатор масляный. Эти устройства должны быть настроены в соответствии с характеристиками трансформатора, такими как его номинальная мощность и напряжение. Также важно проверить, что клеммы и соединения не имеют повреждений, а изоляция находится в рабочем состоянии.
После этого следует выполнить подключение трансформатора к электрической сети. При этом особое внимание нужно уделить корректности подключения как первичной, так и вторичной обмотки, соблюдая требования производителя. Ошибки на этом этапе могут привести к повреждениям трансформатора, перегрузке и даже его выходу из строя. Следует также удостовериться в соответствующих настройках защиты от короткого замыкания и перегрузок.
После подключения трансформатор необходимо включить поэтапно, начиная с минимальной нагрузки, чтобы избежать резких скачков напряжения и тока. Важно контролировать параметры работы устройства, включая температуру, напряжение и ток. Когда трансформатор стабильно работает в номинальном режиме, можно увеличить нагрузку до уровня, предусмотренного для его эксплуатации в сети.

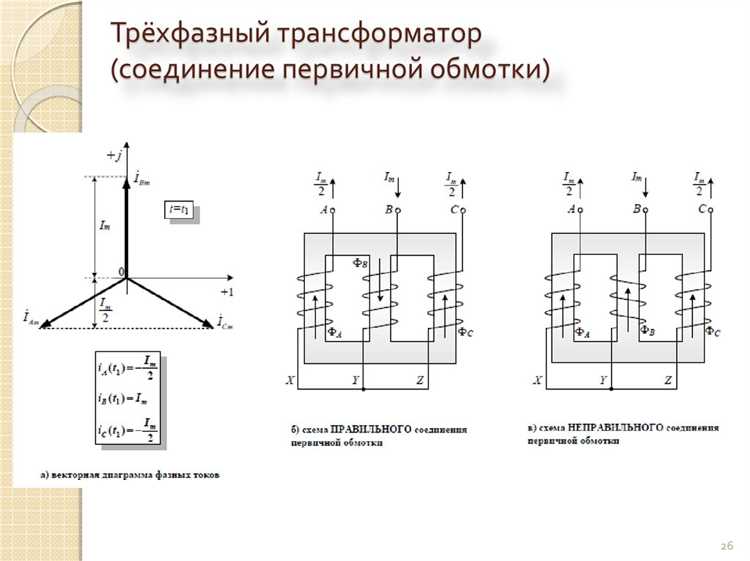

Подготовка трансформатора к включению в сеть
Перед включением трансформатора в сеть необходимо выполнить ряд проверок для обеспечения его нормальной работы и предотвращения аварий.
1. Измерьте сопротивление изоляции обмоток с помощью мегомметра. Сопротивление должно соответствовать стандартам, установленным производителем. Если результат измерений ниже нормы, необходимо провести диагностику изоляции и, если требуется, заменить поврежденные участки.
2. Для трансформаторов с масляным охлаждением проверьте уровень и состояние масла. Масло должно быть чистым, без осадков. Убедитесь, что уровень масла соответствует норме. Если масло загрязнено, выполните его замену или фильтрацию. Также проверяется температура масла, которая должна быть в пределах нормального диапазона для данного трансформатора.
3. Проверьте герметичность устройства. Осмотрите трансформатор на наличие утечек масла или других жидкостей. Все уплотнительные элементы и крышки должны быть в хорошем состоянии. Утечка может привести к перегреву или поломке устройства, поэтому такие дефекты необходимо устранять до включения в сеть.
4. Проверка электрических соединений. Все клеммы и контакты должны быть очищены от окислов и загрязнений. Они должны быть правильно затянуты, чтобы избежать перегрева и возможных коротких замыканий.
5.
Проверка исправности трансформатора перед подключением
Перед подключением трансформатора к сети важно провести несколько проверок для подтверждения его исправности и безопасности эксплуатации.
Измерьте сопротивление изоляции с помощью мегомметра. Для трансформаторов, мощность которых превышает 100 кВт, сопротивление изоляции должно быть не менее 1 МΩ на каждый кВт мощности. Если сопротивление ниже установленной нормы, это указывает на повреждение изоляции, что требует ремонта.
Проверьте электрические соединения. Все клеммы и контакты должны быть правильно затянуты, без следов перегрева или коррозии. Ослабленные соединения могут привести к перегрузке, искрению или коротким замыканиям.
Если трансформатор использует масло в качестве охлаждающей жидкости, проверьте его уровень и состояние. Масло должно быть прозрачным, без осадков и загрязнений. Уровень масла должен соответствовать минимальной отметке на индикаторе. Недостаток масла или его загрязнение могут привести к перегреву и поломке устройства.
Осмотрите корпус трансформатора на наличие повреждений: трещин, вмятин или следов утечек масла. Повреждения корпуса нарушают герметичность и могут привести к утечке масла или попаданию загрязнений, что снижает эффективность работы трансформатора.
Проверьте систему заземления. Все элементы заземления должны быть исправны, без коррозии и с надежным контактом. Плохое заземление может привести к поражению электрическим током или нарушению нормальной работы трансформатора.
<

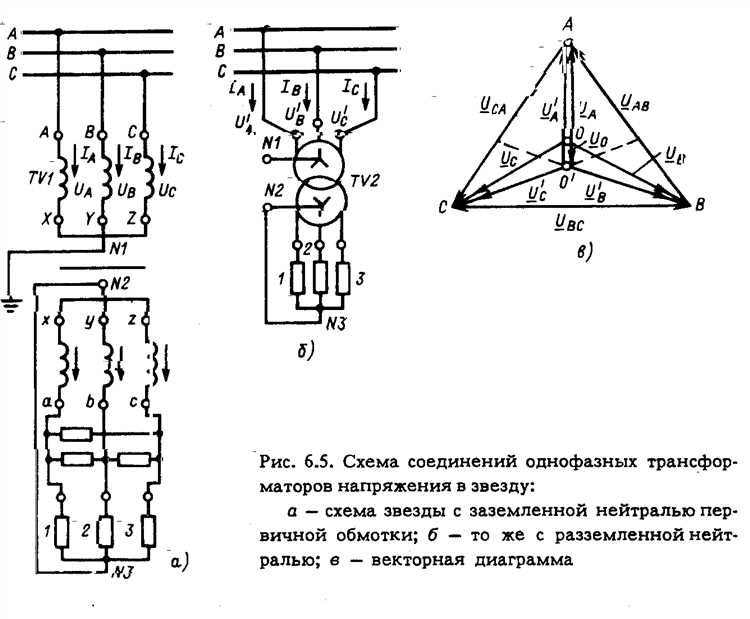

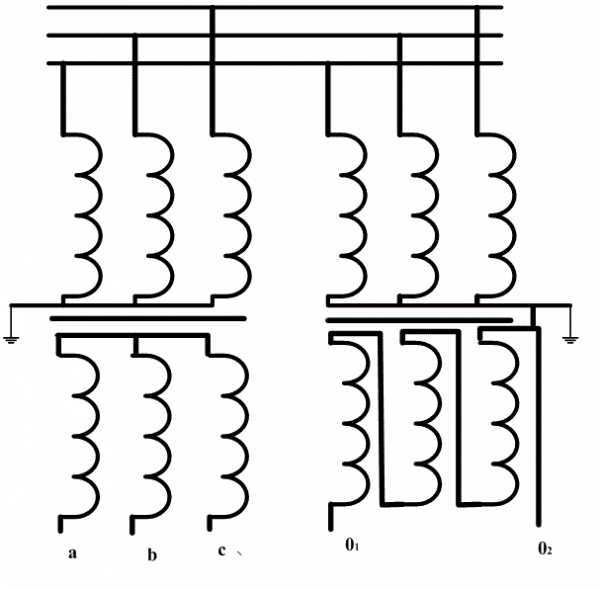

Определение типа подключения трансформатора к сети
Основные типы подключения трансформатора:
- Стартерное подключение (звезда) – используется для подключения трансформаторов с низким уровнем напряжения. Подключение в звезду обеспечивает снижение напряжения на вторичной обмотке и уменьшение токов короткого замыкания.
- Треугольное подключение (дельта) – применимо для трансформаторов, предназначенных для работы в высоковольтных сетях. Это подключение стабилизирует напряжение и позволяет эффективно работать с большими нагрузками.
- Звезда с заземленной нейтралью – используется в случаях, когда требуется высокая степень безопасности, поскольку заземление нейтрали позволяет

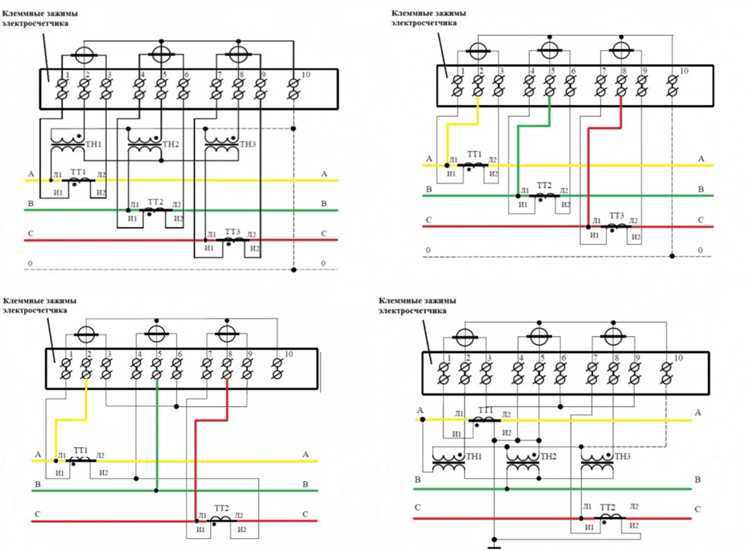

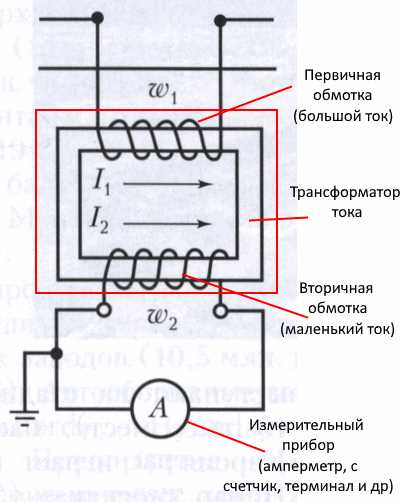

Порядок включения первичной обмотки трансформатора
Перед подключением первичной обмотки трансформатора необходимо убедиться в отсутствии остаточного напряжения на зажимах, а также в исправности изоляции. Проверка проводится мегаомметром с номинальным напряжением не менее 1000 В. Сопротивление изоляции должно быть не ниже 1 МОм.
Далее выполняется проверка схемы соединения обмоток. Уточняется тип соединения (звезда, треугольник и т.д.), соответствие фазировки и соответствие напряжения первичной обмотки параметрам питающей сети. Нарушение фазности может вызвать несимметрию напряжений и перегрев оборудования.
Перед непосредственным включением необходимо установить автоматические выключатели или предохранители соответствующего номинала, рассчитанные на ток, превышающий номинальный ток первичной обмотки не более чем на 25–30%. Также проверяется наличие заземления корпуса трансформатора и нейтрали (если предусмотрено конструкцией).
Первичную обмотку подключают через пусковую аппаратуру. В случае трансформаторов большой мощности рекомендуется использовать автотрансформаторный или реакторный пуск для ограничения пускового тока. При ручном включении осуществляется последовательное замыкание фазных цепей с контролем напряжения и тока на каждом этапе.
После подачи напряжения производится контроль холостого хода. Измеряется ток в первичной цепи и уровень шума. Ток холостого хода должен соответствовать паспортному значению. Повышенные значения указывают на возможное повреждение магнитопровода или межвитковое замыкание.
При соблюдении всех условий допускается подключение вторичной нагрузки. Последовательность подключения строго соблюдается: сначала первичная, затем вторичная обмотка.
Плавное включение вторичной обмотки трансформатора
Для предотвращения резких переходных процессов при включении нагрузки на вторичной обмотке трансформатора используется методика плавного подключения. Это особенно актуально при наличии мощных индуктивных или ёмкостных потребителей, которые при резком подключении могут вызвать броски тока, нарушающие устойчивость системы.
Перед подачей напряжения на вторичную цепь рекомендуется предварительно разомкнуть все потребители или установить регулятор пускового тока. На практике применяются тиристорные коммутаторы, обеспечивающие постепенное нарастание напряжения путём фазового регулирования. Такие устройства позволяют избежать скачков тока до достижения рабочего режима.
Если нагрузка включает электродвигатели, следует использовать плавные пускатели или частотные преобразователи. Они позволяют ограничить пусковой ток до 2–3 крат номинального значения, в отличие от прямого включения, при котором ток может превышать номинальный в 5–7 раз.
Важно контролировать фазировку и уровень напряжения на выходе вторичной обмотки. Включение должно производиться при условии, что все соединения выполнены корректно, а вторичная цепь полностью готова к приёму энергии. До подачи напряжения необходимо измерить сопротивление изоляции и убедиться в отсутствии коротких замыканий.
В случае включения трансформатора в составе резервной системы необходимо обеспечить синхронизацию фаз с основной сетью. Для этого используется синхронизирующая аппаратура, сравнивающая частоту и фазовый угол перед включением нагрузки.

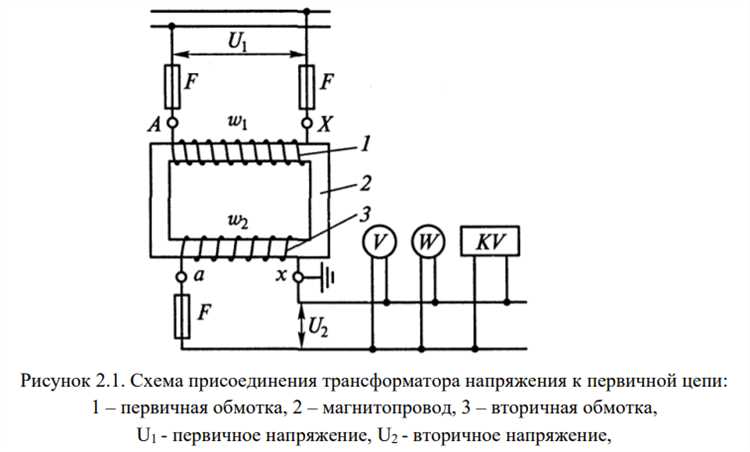

Контроль и проверка параметров сети при включении трансформатора
Перед подачей напряжения на трансформатор необходимо зафиксировать основные параметры питающей сети с целью предотвращения аварийных режимов. В первую очередь измеряется линейное напряжение на вводе. Оно должно соответствовать номинальному значению трансформатора с допуском не более ±5 %. Отклонения выше допустимого уровня могут привести к пробою изоляции или перегреву обмоток.
Проверяется фазировка – правильное чередование фаз (A-B-C) и отсутствие смещения фазных углов. Несоответствие фазировки при параллельной работе трансформаторов может вызвать циркулирующие токи и выход оборудования из строя. Для верификации используется индикатор чередования фаз или фазометр.
Измеряется частота сети, особенно при питании от нестабильных источников. Отклонение частоты более чем на ±1 Гц от номинальных 50 Гц может нарушить нормальный режим работы трансформатора и подключённой нагрузки.
Контролируется отсутствие перекоса фазных напряжений. Если разность между наибольшим и наименьшим фазным напряжением превышает 2 %, необходимо устранить причину дисбаланса до включения оборудования.
Особое внимание уделяется уровню остаточного напряжения на вводах трансформатора, если перед этим были отключения. Наличие остаточного напряжения может привести к коммутационным перенапряжениям при повторном включении. До подачи напряжения требуется убедиться в его отсутствии с помощью вольтметра или указателя напряжения.
Проверяется заземление нейтрали трансформатора и корпуса. Сопротивление заземляющего контура должно быть не более 4 Ом в нормальных условиях эксплуатации. Также необходимо убедиться в отсутствии токов утечки по заземляющему проводу.
Контроль параметров должен проводиться непосредственно перед включением, без временной задержки, так как значения могут измениться. Все измерения фиксируются в оперативном журнале или электронном протоколе контроля.
Меры безопасности при включении трансформатора в сеть
Перед подачей напряжения на трансформатор необходимо строго соблюдать ряд обязательных мер, исключающих риск повреждения оборудования и угрозу персоналу.
- Проверьте отсутствие остаточного заряда на обмотках и корпусе. Используйте измерительный прибор с высоким сопротивлением ввода (мегомметр на 2,5 кВ).
- Контролируйте корректность подключения заземления. Заземляющий провод должен быть надежно закреплён на болтовом соединении с проверенным контактным сопротивлением не более 0,05 Ом.
- Перед включением убедитесь в отключении всех нагрузок от вторичной обмотки, чтобы исключить пусковые токи от подключённых потребителей.
- Запрещается подключение трансформатора без предварительного измерения сопротивления изоляции между обмотками и между обмотками и корпусом. Минимально допустимое значение – 1 МОм на каждые 1000 В номинального напряжения.
- Все коммутационные операции выполняются только в диэлектрических перчатках и с применением изолирующего инструмента, предназначенного для работы под напряжением не ниже 1000 В.
- Запрещается включать трансформатор, если корпус или вводы имеют видимые повреждения, следы нагрева или следы пробоя изоляции.
- После подачи напряжения необходимо в течение 15–30 секунд контролировать уровень пускового тока по амперметру. Резкое превышение номинального значения указывает на внутреннее короткое замыкание.
- В помещении с трансформатором должна быть предусмотрена аварийная вентиляция и средства локализации возможного возгорания (огнетушитель с CO₂ или порошковый, минимум 5 кг).
Допуск к включению трансформатора осуществляется только лицами с группой электробезопасности не ниже III, прошедшими инструктаж по конкретной модели оборудования. Любое отклонение от нормативных значений параметров до включения расценивается как неисправность, подлежащая устранению до подачи напряжения.
Регулярное техническое обслуживание после включения трансформатора
Через 24 часа после первого включения трансформатора необходимо провести первичный осмотр: проверить отсутствие утечек масла, наличие заземления, герметичность вводов и состояние охладителей. Температура обмоток не должна превышать допустимые значения, указанные в паспорте оборудования.
Каждые 7 дней на этапе ввода в эксплуатацию контролируется уровень масла в расширителе, давление в газовом реле (если установлено) и температура масла. Визуально оценивается работа вентиляции, целостность уплотнений, отсутствие механических повреждений.
Раз в месяц измеряется сопротивление изоляции мегомметром на обмотках и ток утечки на корпус. При отклонениях от нормы проводится дополнительная диагностика, включая анализ газов в масле и проверку трансформаторного масла на содержание влаги и кислотности.
Раз в квартал выполняется проверка контактов на клеммах и коммутационных элементах на предмет ослабления и нагрева. Также оценивается работа защитных устройств: реле давления, газовой защиты, температурных датчиков.
Раз в полгода производятся испытания трансформатора под нагрузкой: измеряются потери холостого хода, токи короткого замыкания, напряжение на каждой фазе. При необходимости проводится балансировка фазной нагрузки.
Раз в год осуществляется полное техническое освидетельствование с разбором контактных соединений, заменой масла (при ухудшении параметров), испытанием обмоток на пробой и восстановлением лакового покрытия в местах повреждений.
Все мероприятия фиксируются в журнале технического обслуживания с указанием даты, параметров и подписи ответственного лица. Несоблюдение сроков обслуживания увеличивает риск межвиткового замыкания и выхода трансформатора из строя.
Вопрос-ответ:
Почему первичная обмотка включается до вторичной?
Первичная обмотка подключается первой, потому что именно она получает питание от сети. Это позволяет контролировать процесс на стадии пуска, проверяя ток холостого хода и отсутствие аномалий, прежде чем подключать нагрузку на вторичной стороне. Если произойдёт неисправность, это легче отследить и устранить, пока трансформатор работает без нагрузки.
Какие действия нужно выполнить перед первым включением трансформатора в сеть?
Перед включением трансформатора в сеть необходимо провести осмотр и проверку состояния оборудования. Особое внимание уделяется целостности изоляции, уровню масла (если используется маслонаполненный трансформатор), заземлению корпуса и наличию механических повреждений. Далее выполняются электрические испытания — измерение сопротивления изоляции и сопротивления обмоток. Только после подтверждения исправного состояния допускается подача напряжения.
Почему важно соблюдать последовательность при подключении первичной и вторичной обмоток трансформатора?
Последовательность подключения напрямую влияет на устойчивость работы всей системы. Первичной обмотке подаётся напряжение с питающей стороны — этот этап требует особого контроля, поскольку неправильная подача может вызвать бросок тока и перегрев. Вторичная обмотка подключается после стабилизации параметров на первичной стороне, чтобы избежать резких скачков напряжения на нагрузке и исключить риск повреждения подключённых устройств. Несоблюдение порядка может привести к аварийной ситуации.
Можно ли включать трансформатор без предварительной проверки параметров сети?
Нет, это недопустимо. Перед включением нужно убедиться в правильности фазировки, отсутствии перекосов по напряжению и наличии должного уровня изоляции. Пропуск этого этапа может привести к короткому замыканию или недопустимым нагрузкам на оборудование. Особенно это актуально при включении трансформатора в новую или нестабильную сеть.
