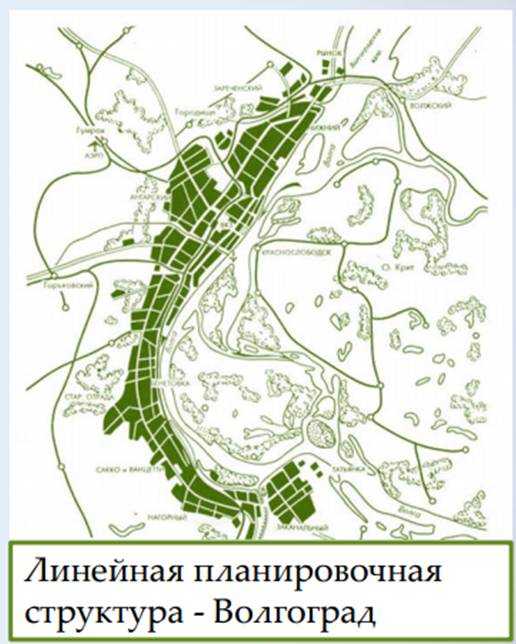

Элемент планировочной структуры – это отдельный функциональный или конструктивный компонент, влияющий на организацию пространства внутри здания. К таким элементам относятся помещения, коммуникационные узлы, лестничные марши и коридоры, а также внутренние перегородки. Правильное их выявление важно для оценки удобства, безопасности и технической целесообразности здания.
Для точного определения элемента необходимо изучить проектную документацию, включая планы этажей и разрезы, а также обратить внимание на функциональную нагрузку каждой части здания. Например, лестничные клетки и лифтовые шахты выделяются как элементы вертикальной связи, а помещения с различным назначением – как функциональные зоны, влияющие на поток людей и распределение инженерных систем.
Рекомендуется использовать метод поэтапного анализа: сначала идентифицировать основные несущие конструкции, затем выделить пространство между ними и определить назначение каждого блока. При этом следует учитывать стандарты проектирования и строительные нормы, которые регламентируют минимальные размеры и связи между элементами планировки.

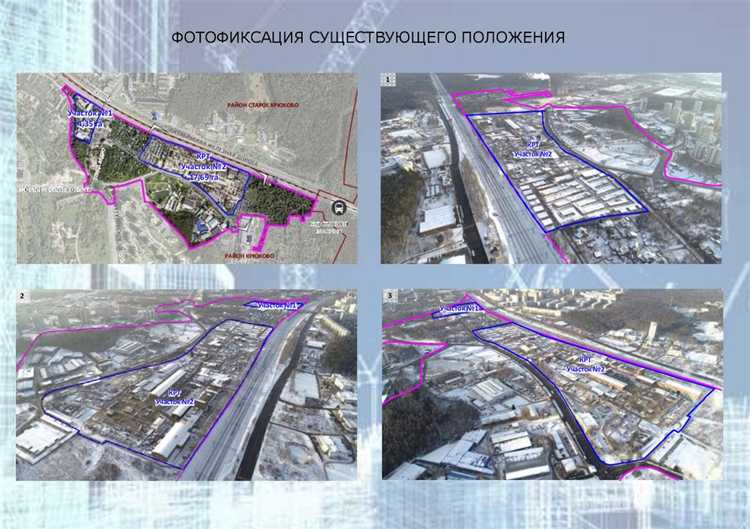

Что считается элементом планировочной структуры здания
Каждый элемент определяется по параметрам объёма, расположения и взаимосвязи с другими частями здания. Например, жилые комнаты выделяются по назначению, площади, высоте потолков и инсоляции, тогда как лестничные клетки формируются исходя из требований безопасности и эвакуации.
Структурно важными считаются элементы, влияющие на логистику и функциональность здания – проходы, переходы, узлы коммуникаций. Отдельное внимание уделяется входным зонам и связующим пространствам, обеспечивающим комфортное перемещение и разделение потоков.
Для точного определения элемента используется план с размерами, функциональной привязкой и нормативными требованиями. Рекомендуется учитывать строительные нормы и правила, которые задают минимальные параметры и требования к свету, вентиляции и шумоизоляции для каждого элемента.
Важным признаком элемента планировочной структуры является его устойчивость к изменениям: такие части здания сохраняют свои функции и очертания при различных вариантах внутреннего зонирования и эксплуатации.

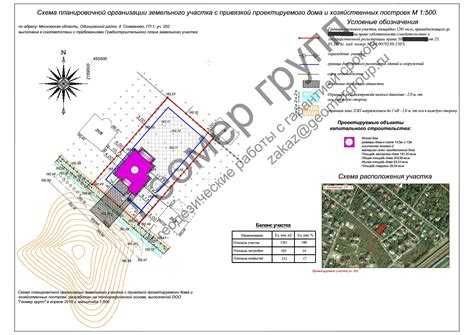

Какие материалы и чертежи нужны для анализа планировочной структуры
Для точного определения элементов планировочной структуры здания необходимы следующие материалы и чертежи:
1. Архитектурные планы этажей – базовый документ, отражающий расположение стен, перегородок, проёмов, лестниц и основных функциональных зон. Планы должны содержать масштаб и все условные обозначения, чтобы провести корректный анализ.
2. Генеральный план здания – отражает взаимное расположение здания на участке, подъезды, связи с инфраструктурой, что важно для понимания внешних связей планировки.
3. Разрезы и фасады – показывают вертикальные связи между этажами, высоту помещений и специфику конструктивных элементов, влияющих на планировочную структуру.
4. Конструктивные схемы и планы перекрытий – содержат данные о несущих конструкциях, колоннах, балках, которые ограничивают возможности изменения планировки и определяют структурные элементы.
5. Спецификации и технические паспорта здания – предоставляют информацию о материалах, инженерных системах, зонировании помещений по функциональному назначению.
6. Инженерные планы (электроснабжение, вентиляция, отопление, водоснабжение) – учитываются при анализе элементов, влияющих на функциональное разделение пространства и монтаж инженерных коммуникаций.
Для комплексного анализа рекомендуется работать с оригинальными чертежами в формате DWG или PDF с высоким разрешением. Все материалы должны иметь актуальную дату и быть согласованы с последними проектными изменениями.
Как распознать несущие и ненесущие стены на плане
Несущие стены на плане обычно выделяются более толстыми линиями по сравнению с ненесущими. Толщина несущих стен часто начинается от 250 мм и выше, тогда как перегородки – от 80 до 150 мм.
Обращайте внимание на размещение стен: несущие располагаются по периметру здания и проходят через все этажи вертикально, обеспечивая передачу нагрузок на фундамент. Ненесущие стены чаще всего внутренние и могут быть расположены произвольно.
В технической документации несущие стены могут обозначаться сплошной штриховкой или иметь пометки, такие как «НС» или «несущая». Перегородки часто обозначаются пунктиром или более тонкой линией без дополнительных отметок.
Если план содержит сечения или разрезы, несущие стены обычно отмечены с указанием материала (железобетон, кирпич) и толщины. Ненесущие перегородки часто выполнены из гипсокартона или легких блоков, что отражается в технических характеристиках.
Учитывайте расположение дверных и оконных проемов: несущие стены имеют ограниченное количество больших проемов и чаще снабжены усилениями, тогда как ненесущие перегородки могут иметь большие и частые проемы без дополнительных конструкций.
При анализе плана важно проверить наличие строительных узлов и спецификаций, где несущие конструкции выделены в отдельные графы. Отсутствие таких данных требует обращения к проектной документации или к техническому паспорту здания для точного определения.
Методы определения функционального назначения помещений
Основной метод – анализ планировочного решения с учётом расположения и размеров помещений. Кухни обычно располагаются рядом с санузлами и оборудованы вентиляционными шахтами, их площадь редко превышает 15 м². Жилые комнаты характеризуются большими окнами и правильной формой, обеспечивающей естественное освещение и комфортное размещение мебели.
Второй способ – изучение инженерных коммуникаций на планах. Наличие розеток с повышенной нагрузкой, газовых и водопроводных труб указывает на кухню или санузел. В технических помещениях видна высокая концентрация вентиляционных каналов и электрооборудования.
Третий метод – проверка наличия и типа дверных и оконных проёмов. Помещения с выходом на балкон или лоджию чаще всего жилые, а внутренние комнаты без окон – кладовые, гардеробные или коридоры.
Использование условных обозначений и подписей на архитектурных чертежах ускоряет идентификацию, однако важно сверять данные с фактическими параметрами помещения.
Объединение данных методов повышает точность определения, особенно в случаях перепланировок и нестандартных архитектурных решений.
Роль архитектурных осей в выявлении элементов планировки
Архитектурные оси – ключевые линии, задающие структуру здания и порядок расположения его элементов. Их анализ позволяет выявить основные и вспомогательные части планировочной структуры.
Для определения элементов планировки следует:
- Обозначить оси на плане по расположению несущих конструкций: колонн, стен, балок.
- Определить направление и взаимное расположение осей, выявляя модульную сетку здания.
- Проанализировать пересечения осей для выделения узловых элементов – лестничных клеток, лифтовых шахт, входных групп.
Архитектурные оси задают систематизацию пространства и помогают выделить функциональные блоки. На их основе можно:
- Разграничить зоны с разным функциональным назначением.
- Определить повторяющиеся модули помещений и типовые элементы.
- Проследить связь между несущими конструкциями и планировочными решениями.
Рекомендации по применению архитектурных осей:
- Используйте оси для проверки симметрии и ритмичности плана.
- Сопоставляйте оси с расположением инженерных коммуникаций для выявления технических элементов планировки.
- При обследовании здания уточняйте оси по фактическому расположению конструкций и перегородок.
Выявление архитектурных осей ускоряет идентификацию элементов планировочной структуры и повышает точность их классификации.
Как использовать программы для визуализации и анализа планировок
В Revit с помощью системы уровней и параметрических семейств легко отслеживать структуру этажей, контролировать наличие несущих стен, вспомогательных помещений и путей эвакуации. Программа автоматически формирует спецификации, позволяя уточнять состав и назначение каждого элемента без необходимости ручного пересчёта.
Для оценки пространственной логики можно использовать AutoCAD с подключаемыми модулями, где слои позволяют разграничивать элементы: колонны, стены, дверные проёмы. Это помогает выявлять ошибки на этапе проектирования – например, недоступность отдельных помещений или дублирование коммуникаций.
В Rhino и Grasshopper архитекторы могут применять алгоритмический подход к формированию структуры здания. Это особенно полезно при анализе параметрических взаимосвязей, таких как оптимизация расположения комнат по инсоляции или минимизация путей перемещения между ключевыми зонами.
В программных средах важно использовать проверку на пересечения, автоматическое выделение функциональных блоков и инструменты трассировки маршрутов. Такие функции доступны, например, в пакете Solibri Model Checker, который позволяет проверять проект на соответствие нормативам и требованиям заказчика.
При анализе планировок рекомендуется работать с BIM-моделями. Это упрощает сравнение проектных решений и выявление несоответствий между чертежами и фактической структурой здания. Также возможно наложение альтернативных сценариев зонирования с последующей оценкой по заданным критериям (например, компактность, доступность, безопасность).
Признаки зон разделения и объединения пространства на плане
- Толщина и протяжённость перегородок: Несущие стены и капитальные перегородки чаще всего указывают на зону разделения. Тонкие временные конструкции или отсутствие перегородок свидетельствуют об объединении пространства.
- Положение дверных и арочных проёмов: Наличие проёма между двумя зонами указывает на воз
Проверка соответствия элементов планировки строительным нормам и стандартам
Проверка элементов планировки здания начинается с анализа соблюдения норм по проектированию и эксплуатации, указанных в строительных нормах (СНиП, ГОСТ, СП). Важнейшие параметры включают размеры помещений, безопасность эвакуации, обеспечение вентиляции и естественного освещения, а также требования к энергоэффективности.
Первый этап – проверка размеров помещений. Например, минимальная площадь жилой комнаты для одного человека в многоквартирном доме должна составлять не менее 12 м². Санитарные узлы должны быть оборудованы с расчётом на количество пользователей, и их площадь не может быть менее 1,2 м² для туалета и 3 м² для ванной. Кухня в многоквартирном доме не должна быть меньше 6 м².
Эвакуационные пути и выходы проверяются на соответствие нормам пожарной безопасности. Ширина эвакуационных выходов для зданий с количеством людей до 100 человек должна составлять не менее 1,2 м. Для зданий с большим числом людей ширина выходов увеличивается, и минимальное количество выходов определяется в зависимости от вместимости здания. Максимальная длина эвакуационного пути не должна превышать 50 м.
Высота помещений регулируется СНиП. Для жилых зданий минимальная высота потолков составляет 2,5 м, для общественных зданий – от 3 м, в зависимости от назначения помещений. В цокольных и подвальных помещениях, где не предусмотрено постоянное пребывание людей, высота может быть уменьшена до 2,2 м.
Особое внимание уделяется звукоизоляции. Межквартирные стены должны обеспечивать изоляцию не менее 52 дБ, а перегородки в общественных зданиях – не менее 40 дБ. Пожарная безопасность материалов стен и перегородок также имеет строгие требования. Например, для стен между квартирами предусматривается огнестойкость не ниже класса EI 60.
Важным элементом планировки является инсоляция, то есть поступление солнечного света в помещения.
Вопрос-ответ:
Что позволяет определить элемент планировочной структуры здания?
Элемент планировочной структуры — это отдельный функциональный или пространственный фрагмент здания, который выделяется по назначению, форме, способу организации пространства или связям с другими частями. Определение таких элементов помогает понять, как здание устроено и как его части взаимодействуют между собой.
Какие признаки помогают выделить элемент планировочной структуры на архитектурном плане?
Для выделения элемента на плане обращают внимание на четкие границы, например, стены или перегородки, уникальную функциональную нагрузку (например, кухня, коридор), способы доступа и связь с соседними пространствами. Важным также является анализ масштабов и пропорций — элементы обычно имеют собственную внутреннюю логику расположения.
Какие методы применяются для анализа и классификации элементов планировки здания?
Среди распространённых подходов — функциональный анализ, который рассматривает назначение пространства; пространственный анализ, оценивающий форму и размеры; и системный анализ, выявляющий связи и потоки между элементами. Часто используют сочетание этих методов для более точного выделения и понимания структуры.
Как отличить основной элемент планировки от вспомогательного?
Основной элемент характеризуется значительным размером, центральным положением и выполняет главную функцию здания (например, зал или рабочее помещение). Вспомогательный элемент, как правило, меньше по площади, располагается в периферийных зонах и поддерживает основные функции — коридоры, кладовые, технические помещения.
Почему важно точно определить элементы планировочной структуры при проектировании?
Точное выделение элементов помогает улучшить организацию пространства, обеспечивает комфорт и функциональность здания. Это облегчает планирование инженерных систем, движение людей и материалов, а также способствует рациональному использованию площади и соблюдению нормативных требований.
Как определить, какой элемент планировочной структуры здания перед нами на чертеже?
Для определения элемента планировочной структуры здания на плане нужно внимательно изучить форму и назначение пространства, его взаимосвязь с другими зонами, а также наличие функциональных перегородок и коммуникаций. Например, комната с четко ограниченными стенами и дверными проёмами, имеющая конкретное назначение — жилую, рабочую или техническую — можно отнести к отдельному элементу. Важно учитывать также высоту потолков и расположение окон, так как они влияют на восприятие и использование пространства.
Какие признаки помогают отличить элементы разделения пространства от элементов объединения на плане здания?
Элементы разделения пространства — это конструкции или зоны, которые формируют чёткие границы, ограничивая функциональные области, например, стены, перегородки или двери. Они препятствуют свободному перемещению или зрительному восприятию между частями помещения. В свою очередь, элементы объединения создают визуальную или функциональную связь между разными зонами: арки, широкие проходы, открытые планировки или переходы без дверей. Анализ этих признаков позволяет понять, как организовано взаимодействие между различными частями здания, что важно для правильного восприятия планировочной структуры.
