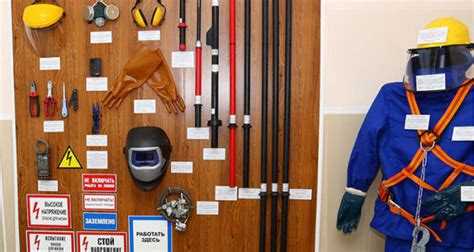

От чего должны защищать устройства электроснабжения

От чего должны защищать устройства электроснабжения

Системы электроснабжения подвержены воздействию различных деструктивных факторов, способных привести к полному или частичному выходу оборудования из строя. Наиболее распространённые угрозы – это короткие замыкания, перегрузки, перенапряжения, грозовые импульсы, коммутационные перенапряжения, а также обратные токи. Устройства защиты применяются для мгновенного реагирования на эти события с целью сохранения работоспособности сети и предотвращения повреждений оборудования.

Например, при коротком замыкании ток в цепи возрастает в десятки раз по сравнению с номинальным значением. Без своевременного отключения может произойти разрушение изоляции кабелей, перегрев шин и пожар. В этом случае применяются автоматические выключатели и быстродействующие предохранители, способные отключить участок менее чем за 0,1 секунды.

При возникновении перенапряжения, вызванного грозовым разрядом, напряжение может превышать номинальное в 10–15 раз. Такие скачки нередко становятся причиной пробоя изоляции, выхода из строя чувствительной электроники или даже возгорания. Для подавления импульса используются разрядники и ограничители перенапряжений, подключаемые параллельно защищаемому оборудованию.

Стабильность и безопасность сети зависят также от защиты от перегрузок. Продолжительная работа оборудования с током, превышающим допустимое значение на 10–20 %, вызывает нагрев, сокращение ресурса изоляции и преждевременный износ. Устройства тепловой защиты, такие как реле перегрузки, автоматически отключают нагрузку при превышении порога температуры или тока.

Обратные токи, возникающие при нештатной работе генераторов или переполюсовке, способны повредить выпрямительные устройства и привести к несанкционированной работе реле. Для предотвращения подобных ситуаций применяются блокировки и диодные защиты, исключающие поступление тока в противоположном направлении.

Эффективная система защиты включает в себя комплексное применение различных устройств с учётом характеристик конкретного оборудования, конфигурации сети и нормативных требований. Подбор и настройка средств защиты выполняется по результатам расчётов токов короткого замыкания, анализа категорий перенапряжений и оценки вероятности возникновения аварийных режимов.

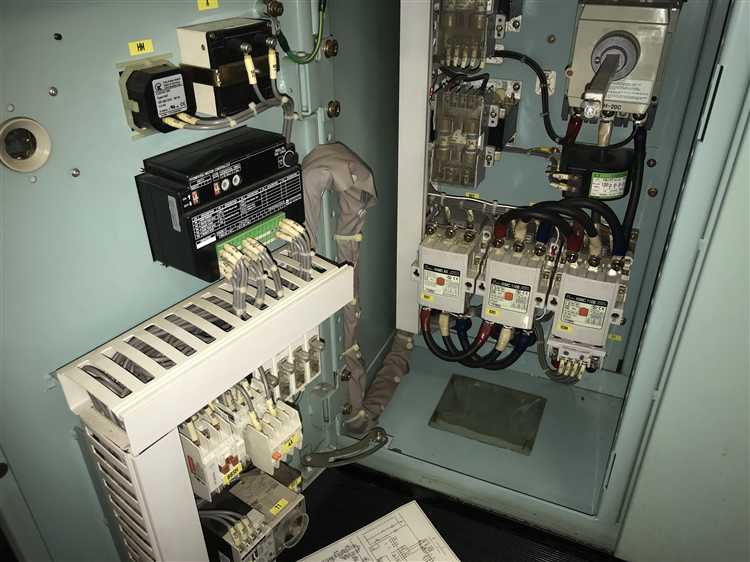

Защита от короткого замыкания в цепях питания

Защита от короткого замыкания в цепях питания

Короткое замыкание вызывает резкий рост тока, превышающий номинальные значения в десятки и сотни раз. Это может привести к разрушению изоляции, воспламенению проводников, повреждению оборудования и выходу из строя питающих элементов. Главная задача защиты – обеспечить мгновенное отключение участка с аварией до того, как ток успеет нанести ущерб.

Основными средствами защиты являются автоматические выключатели, плавкие предохранители и токовые реле. Автоматические выключатели предпочтительны для повторного использования и точной настройки по току срабатывания. В цепях до 1000 В применяются автоматы с характеристиками отключения типа C и D: первый вариант – для стандартных нагрузок, второй – для пусковых токов (например, электродвигателей).

Для быстрого реагирования применяют устройства с электромагнитным расцепителем, реагирующим за миллисекунды при превышении тока в 5–10 раз. В высоковольтных системах применяются вакуумные и элегазовые выключатели с возможностью дистанционного управления и телеметрии, что позволяет оперативно локализовать замыкание и исключить каскадные повреждения.

Особое внимание требуется при проектировании резервных и ответственных линий. Здесь необходима селективность: защита должна срабатывать только на повреждённом участке. Для этого применяют координацию уставок автоматов на разных уровнях цепи – от распределительного щита до конечных потребителей. Например, вводной автомат на 100 А должен иметь задержку срабатывания, позволяя отключиться автомату на 16 А ближе к месту КЗ.

Регулярная проверка параметров срабатывания и сопротивления изоляции обязательна. Отдельное внимание – проверке фактического тока короткого замыкания: если он слишком мал из-за удалённости от источника, автомат может не сработать. В таких случаях применяют чувствительные устройства защиты от сверхтоков или дополнительно вводят трансформаторы тока и реле минимального напряжения.

Предотвращение перегрузок в силовых линиях

Предотвращение перегрузок в силовых линиях

Перегрузка силовой линии возникает при превышении допустимой токовой нагрузки, что ведёт к нагреву проводников, снижению срока службы изоляции и риску возгорания. Для минимизации таких рисков применяются технические и организационные меры, основанные на расчётах и автоматизированном контроле.

Ключевые методы предотвращения перегрузок:

  • Точное проектирование токовой нагрузки: на стадии проектирования выполняется расчёт с учётом максимального тока всех подключаемых потребителей с запасом 20–30% от расчётной мощности.
  • Использование автоматических выключателей: для каждой линии подбирается автомат с номиналом, соответствующим допустимому длительному току. Устройство должно срабатывать до наступления теплового предела кабеля.
  • Селективность защит: устройства защиты подбираются так, чтобы отключение происходило на уровне перегруженного участка, а не всей системы.
  • Мониторинг токов нагрузки: современные шкафы управления оснащаются датчиками тока с передачей данных на контроллер или в систему SCADA для анализа нагрузки в реальном времени.
  • Балансировка фаз: в трёхфазных системах важно равномерно распределять нагрузку по фазам для снижения тока нейтрали и предотвращения асимметрии.
  • Периодическая термография: позволяет выявить участки перегрева кабельных линий и соединений до возникновения аварии.

Особое внимание уделяется выбору сечения проводников. При длительной нагрузке, близкой к пределу, рекомендуется использовать кабель с увеличенным сечением, даже при формальном соответствии расчётным параметрам, что обеспечивает меньший нагрев и повышенную надёжность.

В производственных системах эффективным решением является внедрение программируемых логических контроллеров с функцией отслеживания потребления на каждой ветви. Это позволяет оперативно отключать не приоритетные нагрузки в случае перегрузки и избегать отключения всей системы.

Ограничение перенапряжений в результате ударов молнии

Ограничение перенапряжений в результате ударов молнии

Молниевые перенапряжения представляют собой кратковременные, но чрезвычайно высокие импульсы напряжения, возникающие при прямом или близком ударе молнии в воздушные линии электропередачи или здание. Их амплитуда может превышать 1000 кВ, а длительность импульса – менее 100 микросекунд. При отсутствии защиты такие перенапряжения вызывают пробой изоляции, выход из строя электрооборудования и пожары.

Для ограничения молниевых перенапряжений применяются устройства, способные быстро и эффективно отводить энергию импульса в землю, минимизируя воздействие на оборудование. Основу системы защиты составляют:

  • Разрядники и ограничители перенапряжений (ОПН) – устанавливаются на вводах трансформаторов, распределительных устройств, а также на опорах ВЛ. Их рабочее напряжение подбирается с учетом уровней изоляции защищаемого оборудования. Современные ОПН на основе оксида цинка обеспечивают время срабатывания менее 25 наносекунд.
  • Молниеприемники – металлические стержни или тросы, принимающие прямой удар молнии. Устанавливаются на крыше здания или вдоль линий электропередачи. Через токоотвод и заземляющее устройство ток молнии уходит в землю, не попадая в сеть.
  • Экранирование и прокладка кабелей в земле – эффективное средство снижения наведенных перенапряжений, особенно в зонах с высокой грозовой активностью. Заглубленные кабельные линии уязвимы в меньшей степени по сравнению с воздушными.

При проектировании систем защиты необходимо учитывать статистику грозовой активности в регионе. Например, в районах с плотностью грозовых разрядов выше 5 на км² в год обязательна установка ОПН на всех участках линии и вводах. В высокогорных и открытых местностях допускается применение грозозащитных тросов на всём протяжении воздушных линий.

Эффективность молниезащиты определяется не только наличием защитных устройств, но и качеством заземляющего контура. Сопротивление заземления должно быть не более 4 Ом для промышленных объектов и не более 10 Ом для жилых зданий. Превышение этих значений снижает способность системы безопасно рассеивать ток молнии.

Регулярное техническое обслуживание элементов защиты от перенапряжений критично для их надежной работы. Раз в год необходимо проводить осмотр разрядников, проверку сопротивления заземления, а также визуальный контроль молниеприемников и токоотводов.

Предотвращение опасных токов утечки на корпус оборудования

Токи утечки на корпус оборудования могут возникать в результате повреждения изоляции, загрязнения поверхности, конденсации влаги или ошибок в монтаже. Такие токи опасны как для людей, так и для подключённых устройств, особенно в системах с металлическими корпусами и отсутствием должного заземления.

Для обнаружения утечек применяются устройства контроля изоляции (УКЗ) и дифференциальные автоматы. УКЗ позволяют отслеживать постепенное снижение сопротивления изоляции и подают сигнал при достижении порогового значения. Дифференциальные автоматы мгновенно отключают питание при появлении токов утечки, превышающих допустимый предел (обычно 10–30 мА для бытовых и до 300 мА для промышленного оборудования).

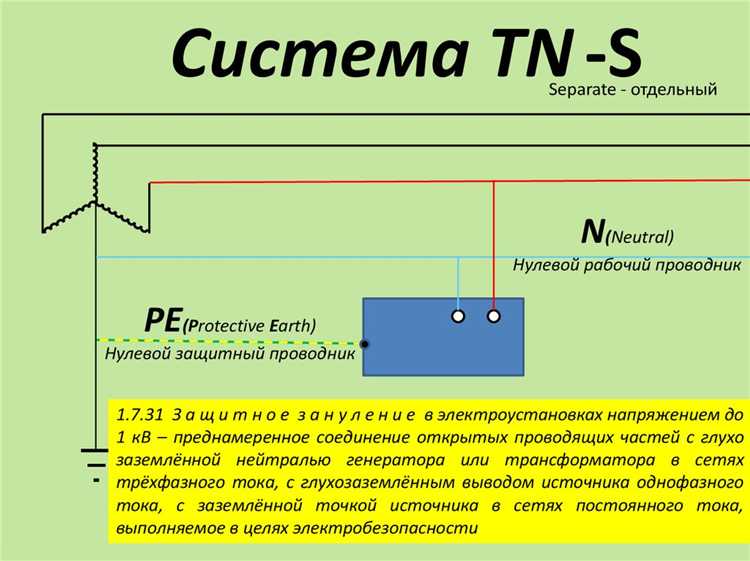

Ключевым элементом защиты является система заземления. Контуры защитного заземления должны обеспечивать сопротивление не выше 4 Ом для зданий с электрическим вводом до 1000 В. При этом все металлические части оборудования, не находящиеся под напряжением, должны быть надёжно соединены с заземляющим проводником.

Использование УЗО (устройства защитного отключения) снижает риск поражения электрическим током. УЗО с номиналом 30 мА эффективно защищает человека при случайном прикосновении к корпусу, находящемуся под напряжением. При этом установка таких устройств должна сопровождаться проверкой соответствия характеристик линии (длина кабеля, тип сечения, тип нагрузки).

Профилактические меры включают регулярную проверку сопротивления изоляции мегомметром (не менее 1 МОм для устройств до 1000 В), визуальный контроль на наличие повреждений, чистку и герметизацию оборудования, особенно в зонах с высокой влажностью или запылённостью. Недопустимо использовать электроприборы с повреждённой изоляцией или корпусом без защитного контакта PE.

Игнорирование токов утечки может привести к поражению электрическим током, возгоранию или выходу оборудования из строя. Эффективная система защиты включает не только технические устройства, но и обязательное соблюдение регламентов ПУЭ, ГОСТ Р 50571 и периодических испытаний.

Блокировка обратных токов в распределительных сетях

Обратные токи в распределительных сетях возникают при нарушении одностороннего режима потока энергии, особенно в условиях параллельной работы источников питания или подключении распределённой генерации. Такие токи могут привести к повреждению оборудования, ложному срабатыванию защит, а также к опасным условиям эксплуатации.

Для блокировки обратных токов применяются специализированные устройства: диодно-тиристорные узлы, направленные реле мощности и автоматические выключатели с функцией контроля направления тока. Установка таких средств обязательна на участках, где возможна обратная подача энергии в магистраль, например, при подключении солнечных инверторов или резервных дизель-генераторов.

В распределительных сетях 0,4–10 кВ обратные токи могут нарушать согласование между секциями шин трансформаторных подстанций. Чтобы исключить перетоки, рекомендуется использовать реле направленного тока с уставками, настроенными с учётом расчетного максимального тока нагрузки и минимального тока обратного направления.

На объектах с асинхронными двигателями необходимо предотвращать условия, при которых двигатели переходят в генераторный режим, особенно после отключения питающей линии. В таких случаях используются контакторы с блокировкой включения при наличии обратного напряжения, а также устройства быстрой коммутации с проверкой направления тока в линии.

При проектировании систем с возможностью двустороннего энергопотока следует предусматривать селективную защиту с раздельным контролем входных и выходных направлений, с регистрацией несанкционированных перетоков. Это снижает риск повреждения трансформаторов и выключателей, а также упрощает диагностику нарушений в работе сети.

Регулярная проверка направленности токов в распределительных сетях – необходимая мера технического обслуживания. Использование анализаторов качества электроэнергии с функцией записи событий и анализа фазы тока позволяет своевременно выявлять аномалии и минимизировать последствия обратных токов.

Защита от дуговых пробоев в электроустановках

Защита от дуговых пробоев в электроустановках

Для предотвращения дуговых пробоев применяют специальные устройства защиты – дугозащитные реле и устройства автоматического отключения (УЗДП). Они фиксируют характерные признаки дуги – резкие изменения тока, шумы и оптические сигналы, быстро реагируют на их появление.

Ключевые параметры настройки дугозащитных устройств:

Параметр Рекомендованное значение
Время срабатывания не более 10 мс
Чувствительность по току от 100 мА до 1 А, в зависимости от категории сети
Дальность обнаружения дуги в пределах защищаемого участка, обычно до 30 м

Для снижения вероятности дуговых пробоев требуется поддержание и контроль состояния изоляции, включая регулярный визуальный осмотр и измерение сопротивления изоляции не реже одного раза в год. Также необходима правильная прокладка кабелей, исключающая механические повреждения и влажность.

При проектировании системы защиты рекомендуется использовать комплексные решения, сочетающие дугозащитные реле с токовой защитой и защитой от коротких замыканий, что обеспечит многослойную безопасность электроустановки.

Особое внимание уделяется электроустановкам с распределительными щитами и трансформаторами, где дуговой пробой приводит к наибольшему риску. Здесь целесообразно устанавливать дугозащитные панели с возможностью автоматического отключения и аварийного оповещения персонала.

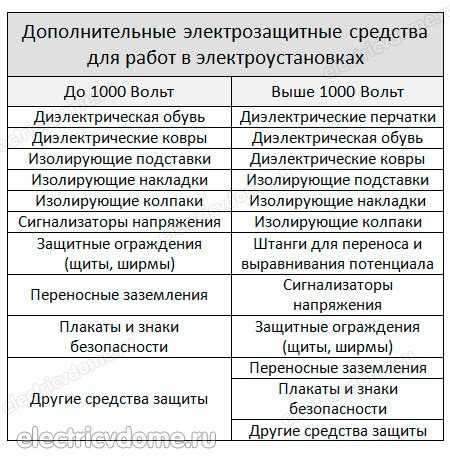

Отключение питания при нарушении синхронизации в сети

Отключение питания при нарушении синхронизации в сети

Устройства системы электроснабжения обеспечивают автоматическое отключение питания при выявлении нарушений синхронизации, что критично для предотвращения аварий и повреждений оборудования. Несогласованность по фазе, частоте или напряжению между секциями сети приводит к значительным перегрузкам и токам обратного хода, способным вызвать выход из строя генераторов и трансформаторов.

Технические параметры срабатывания включают отклонение частоты свыше ±0,5 Гц и фазовый сдвиг более 10° между связанными узлами сети. Современные защитные реле фиксируют такие параметры с высокой точностью, обеспечивая время отключения менее 100 миллисекунд.

Рекомендации по применению предусматривают обязательное внедрение синхронизационных устройств в узлах с параллельным подключением генераторов или распределительных линий. Регулярное тестирование и калибровка систем синхронизации необходимы для поддержания надежности защиты.

Отключение питания предотвращает возникновение дуговых разрядов, механических повреждений и несогласованной нагрузки, что минимизирует риск аварийных ситуаций и способствует сохранению стабильности электросети.

Ограничение воздействия переходных процессов при коммутациях

Переходные процессы при коммутациях вызывают резкие скачки напряжения и токов, способные привести к повреждениям оборудования и снижению надежности электроснабжения. Для снижения их влияния применяют ограничители перенапряжений, специальные разрядники и фильтры, а также аппараты с плавным запуском и разрядкой.

Активное ограничение переходных процессов достигается с помощью аппаратов с электронным управлением, регулирующих ток коммутации и предотвращающих резкие скачки. Важно обеспечить своевременное отключение поврежденных участков, используя селективные защитные устройства с выдержкой времени и анализом формы сигнала.

Рекомендуется применять противоэлектрические фильтры на входах электроприемников для подавления высокочастотных колебаний и повышения качества питающего напряжения. Для линий с высокой индуктивностью целесообразно использовать тиристорные или полупроводниковые переключатели, снижающие динамические нагрузки при переключении.

Особое внимание уделяется правильному выбору и техническому обслуживанию коммутационного оборудования, чтобы исключить возникновение дуговых перенапряжений. Регулярная диагностика и измерения переходных процессов помогают своевременно выявлять и устранять источники резких колебаний.

Внедрение комплексных систем автоматизации и мониторинга позволяет оптимизировать режимы коммутаций и снизить риск аварий, связанный с переходными процессами, обеспечивая устойчивость и долговечность электроустановок.

Вопрос-ответ:

Какие основные типы повреждений оборудования предотвращают устройства системы электроснабжения?

Устройства системы электроснабжения защищают оборудование от перегрузок по току, коротких замыканий, перенапряжений, а также от токов утечки и аварийных ситуаций, таких как обрывы проводов или попадание влаги. Например, автоматические выключатели быстро отключают цепь при коротком замыкании, предотвращая повреждение кабелей и техники. Ограничители перенапряжений гасят импульсы, возникающие при ударах молнии или переключениях, что защищает электрооборудование от пробоев и выхода из строя.

Почему важно ограничивать переходные процессы при коммутациях в электросети?

Переходные процессы возникают при включении или отключении электрических цепей и вызывают резкие скачки напряжения и тока. Эти скачки способны повредить чувствительное оборудование, вызвать ложные срабатывания защит и ускорить износ изоляции. Ограничение таких процессов снижает риск возникновения аварий, продлевает срок службы устройств и повышает надежность электроснабжения. Для этого применяют специальные компоненты, например, дугогасительные камеры и ограничения перенапряжений, которые сглаживают скачки.

Каким образом устройства предотвращают опасные токи утечки на корпус оборудования?

Токи утечки возникают при повреждении изоляции или попадании влаги, что приводит к появлению напряжения на корпусе устройств. Защита осуществляется с помощью устройств защитного отключения (УЗО), которые контролируют баланс токов между фазой и нулем. При обнаружении утечки устройство автоматически отключает питание, предотвращая поражение человека электрическим током и снижая вероятность пожара. Также в системах устанавливают токовые датчики и шины защитного заземления для снижения риска.

В чем заключается защита от дуговых пробоев и почему она необходима?

Дуговой пробой — это электрическая дуга, возникающая при нарушении целостности цепи, которая может привести к сильному нагреву и пожару. Устройства защиты обнаруживают характерные признаки дуги — нестабильные токи и резкие колебания напряжения — и отключают поврежденный участок. Такая защита особенно важна в распределительных сетях и на промышленных объектах, где дуга может вызвать серьёзные аварии и повреждения оборудования.

Как устройства электроснабжения реагируют на нарушение синхронизации в сети и зачем это нужно?

Нарушение синхронизации происходит, когда параметры фазных напряжений (частота, фаза или амплитуда) не совпадают между собой или с опорным сигналом. Это может привести к сильным колебаниям тока, повреждению оборудования и нестабильной работе сети. Специальные устройства контроля синхронизации обнаруживают такие нарушения и при необходимости отключают питание, предотвращая дальнейшее распространение аварии и сохраняя стабильность работы системы. Такой контроль особенно важен при параллельной работе нескольких генераторов или подключении к общей сети.
