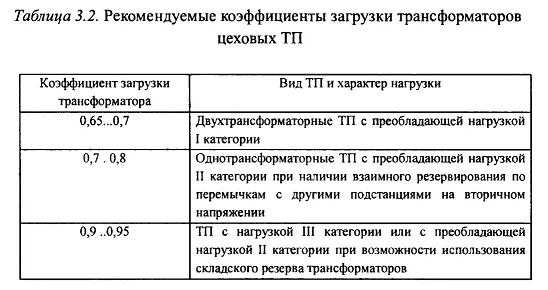

Количество и мощность присоединяемых к сети трансформаторов что писать

При проектировании электрических сетей критически важно правильно определить количество и суммарную мощность трансформаторов для подключения. Основным ориентиром служат максимальные нагрузки и требования к надежности электроснабжения. Например, для распределительных сетей напряжением 10-35 кВ рекомендуемая мощность одного трансформатора часто варьируется от 100 до 1000 кВА, в зависимости от типа потребителей и особенностей объекта.

Количество трансформаторов рассчитывается исходя из общей нагрузки и необходимого резервирования. Важным фактором является не только пик потребления, но и возможность ремонта или замены оборудования без полного отключения. Обычно применяют схему с двумя трансформаторами, где один работает, а второй – резервный с мощностью не менее 50% нагрузки.

При выборе мощности трансформаторов учитывают коэффициенты одновременности нагрузки, которые для жилых районов составляют порядка 0,6–0,8, а для промышленных предприятий могут быть ближе к единице. Превышение мощности ведет к избыточным затратам, а недооценка – к рискам перегрузок и снижению срока службы оборудования.

Оптимальная конфигурация трансформаторного оборудования зависит от специфики энергопотребления и условий подключения. Использование модульных трансформаторов позволяет гибко масштабировать мощность и повышать надежность системы без значительных капитальных вложений.

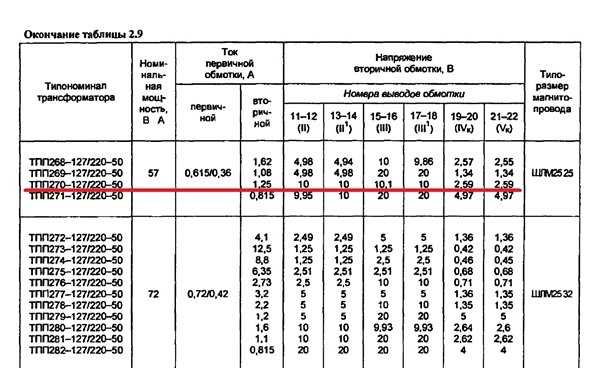

Выбор необходимого количества трансформаторов в зависимости от нагрузки

Оптимальное количество трансформаторов определяется делением общей нагрузки на стандартные мощности доступных трансформаторов. При выборе необходимо учитывать возможность резервирования: минимум один трансформатор должен быть резервным для обеспечения бесперебойной работы при выходе из строя основного оборудования.

Для нагрузок до 300 кВА обычно достаточно одного трансформатора с соответствующей мощностью. При нагрузках свыше 300 кВА рационально использовать несколько трансформаторов меньшей мощности, подключенных параллельно, что повышает надежность и упрощает обслуживание.

В случаях неравномерного распределения нагрузки по времени целесообразно применять трансформаторы с разной мощностью и управлять их включением по мере необходимости, что снижает потери и увеличивает срок службы оборудования.

При расчетах учитывается коэффициент одновременности нагрузки, который обычно варьируется от 0,7 до 0,9, что позволяет оптимизировать количество трансформаторов без риска перегрузок.

В промышленности и крупных жилых комплексах рекомендуют использовать схемы с 2-3 трансформаторами для распределения нагрузки и обеспечения резервирования. Например, при нагрузке 900 кВА возможно применение трех трансформаторов по 400 кВА с одним в резерве.

Таким образом, выбор количества трансформаторов основывается на точных расчетах нагрузки с учетом запаса мощности, резервирования и особенностей эксплуатации, что обеспечивает стабильность и эффективность электроснабжения.

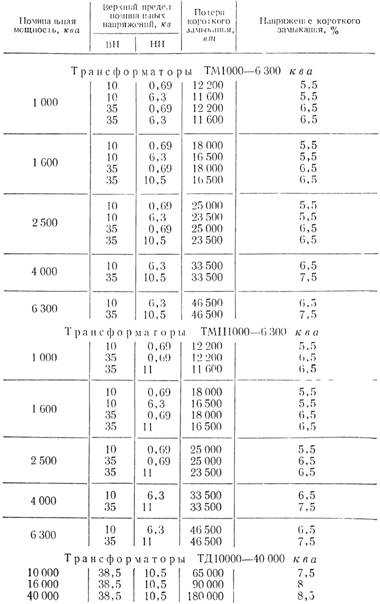

Определение мощности трансформатора по параметрам потребителей

• Номинальная мощность каждого потребителя (кВт или кВА) определяется по паспортным данным.
• Коэффициент использования (Ки) учитывает реальное время работы оборудования и его загрузку, обычно варьируется от 0,5 до 0,9.
• Коэффициент одновременности (Код) отражает вероятность одновременного включения всех потребителей, часто принимается в диапазоне 0,6–0,85 в зависимости от типа нагрузки и характера потребления.

Расчет суммарной нагрузки проводится по формуле:

P_расчет = Σ(P_ном × Ки) × Код, где P_расчет – расчетная мощность трансформатора.

При наличии различных видов нагрузки (осветительная, силовая, технологическая) расчет ведется отдельно для каждой категории с учетом соответствующих коэффициентов, после чего результаты суммируются.

1. Определить мощность каждого потребителя по паспортным данным.
2. Применить коэффициенты использования для корректировки фактической нагрузки.
3. Сложить полученные значения для всех потребителей.
4. Умножить суммарную мощность на коэффициент одновременности.
5. Результат округлить с запасом в 10–15% для учета пусковых токов и возможных расширений сети.

Выбор трансформатора по полученной мощности должен учитывать не только суммарную нагрузку, но и допустимые токи короткого замыкания, режим работы (одно- или трёхфазный), а также характеристики сети (напряжение, тип подключения).

Рекомендуется выбирать трансформатор с номинальной мощностью, превышающей расчетную на 10–20%, чтобы обеспечить устойчивую работу и избежать перегрузок при временных пиковых нагрузках.

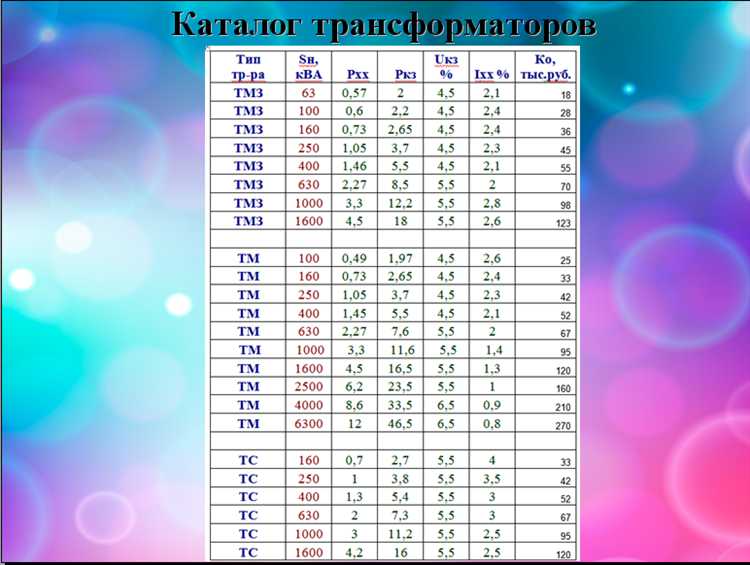

Распределение нагрузки между трансформаторами при параллельном подключении

При параллельном подключении трансформаторов критически важно обеспечить равномерное распределение нагрузки для предотвращения перегрузок и повышения надежности системы. Нагрузка распределяется пропорционально мощностным характеристикам трансформаторов и их внутренним сопротивлениям.

Для эффективного параллельного режима необходимо, чтобы коэффициенты трансформации (отношение напряжений на первичной и вторичной обмотках) трансформаторов совпадали с точностью не хуже 0,5%. Несоответствие приведет к перетоку мощности между трансформаторами, что может вызвать локальные перегрузки.

Важным параметром является отношение полных сопротивлений (импедансов) трансформаторов, обычно выражаемое в процентах короткого замыкания. Нагрузка распределяется обратно пропорционально этим сопротивлениям: трансформатор с меньшим импедансом примет большую часть нагрузки.

Практическое правило: разница импедансов параллельно работающих трансформаторов не должна превышать 10-15%. При большей разнице нагрузка распределяется неравномерно, что снижает срок службы оборудования.

Перед включением в параллель рекомендуется провести тесты с измерением напряжений под нагрузкой и анализом токов, чтобы убедиться в правильности распределения. Автоматические устройства защиты и контроля нагрузки также должны быть настроены с учетом параметров каждого трансформатора.

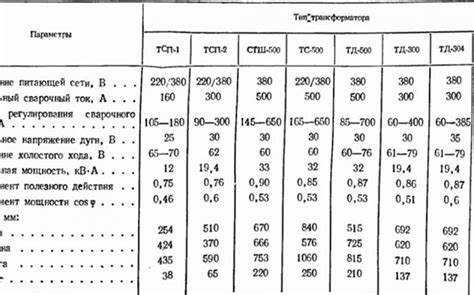

Требования к резервированию трансформаторов для надежности сети

Для обеспечения непрерывности электроснабжения и повышения надежности сети рекомендуется использовать резервирование трансформаторов. Минимальный уровень резервирования – один резервный трансформатор, мощность которого не ниже 50% суммарной нагрузки основных трансформаторов. Это позволяет при выходе из строя одного из аппаратов сохранить электроснабжение без перегрузок.

В системах с повышенными требованиями к надежности (например, промышленные объекты с круглосуточным режимом работы) целесообразно предусматривать резервирование по схеме «N+1» или «N+2», где N – количество трансформаторов, достаточное для нормального питания нагрузки, а «+1» или «+2» – число резервных трансформаторов, обеспечивающих работу при отказе одного или нескольких аппаратов.

Резервные трансформаторы должны обладать номинальной мощностью не ниже, чем максимальная нагрузка одного из основных трансформаторов, чтобы избежать перегрузок при переходе на резерв. При параллельном включении важно учитывать равномерное распределение нагрузки, чтобы резервный аппарат не эксплуатировался постоянно в режиме перегрузки.

Проектирование резервирования требует анализа максимальных токов нагрузки и времени переключения на резерв, чтобы исключить перерывы электроснабжения. Для критичных потребителей рекомендуются автоматические устройства переключения с минимальным временем реагирования.

При расчете резервирования учитываются также возможные кратковременные перегрузки трансформаторов – допускается резервный трансформатор с мощностью, рассчитанной на 125–130% номинальной нагрузки, если это соответствует нормам эксплуатации и допустимым температурам нагрева.

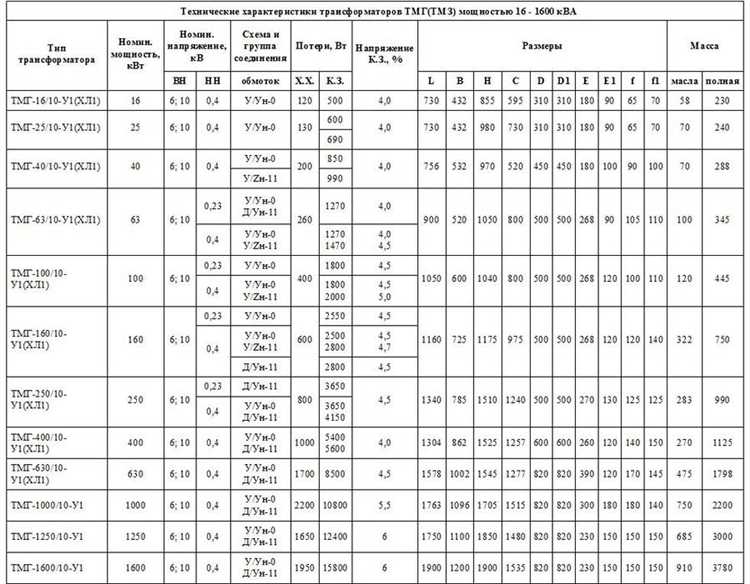

Влияние коэффициентов использования и запаса мощности на выбор трансформаторов

Запас мощности определяется коэффициентом запаса (Кзап), который обеспечивает резерв для кратковременных перегрузок, пусковых токов и возможного роста нагрузки. Рекомендуемый Кзап для бытовых и коммерческих сетей составляет 1,1–1,25, для промышленных – до 1,3, что позволяет компенсировать непредвиденные изменения нагрузки и технические погрешности при расчетах.

Правильное сочетание Кисп и Кзап обеспечивает баланс между эффективностью эксплуатации и надежностью системы. Например, при нагрузке 150 кВА и Кисп=0,75 номинальная мощность трансформатора должна быть не менее 200 кВА с учётом Кзап=1,25, что позволит избежать перегрузок и обеспечит стабильную работу.

Недооценка Кзап приводит к частым авариям и быстрому износу оборудования, а избыточный запас – к экономическим потерям из-за завышенной стоимости и повышенных эксплуатационных расходов. При проектировании рекомендуется учитывать данные статистики нагрузки и особенности потребителей для точного определения коэффициентов.

Использование коэффициентов в расчетах также влияет на количество трансформаторов: при высокой степени резервирования и большом запасе мощности предпочтительнее распределить нагрузку на несколько устройств меньшей мощности, что повышает гибкость и упрощает обслуживание сети.

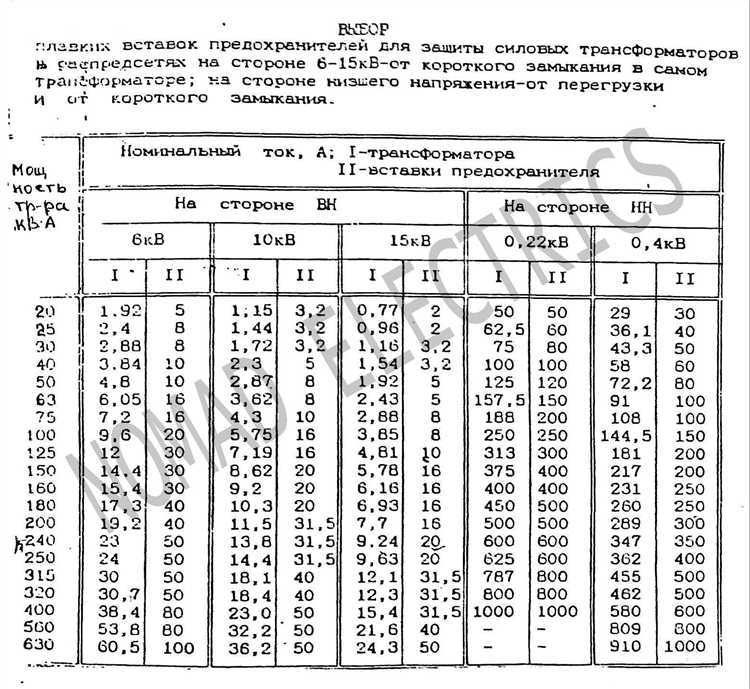

Технические нормы и стандарты при расчетах мощности трансформаторов

Расчет мощности трансформаторов проводится в соответствии с ГОСТ 11677-85, ПУЭ и стандартом IEC 60076. Эти документы регламентируют методы определения расчетной нагрузки, коэффициенты одновременности и запаса мощности.

ГОСТ 11677-85 предусматривает расчет суммарной нагрузки с учетом коэффициента одновременности, который зависит от категории потребителей и их режимов работы. Для жилых зданий коэффициент одновременности обычно составляет 0,6–0,8, для производственных объектов – 0,7–0,9.

ПУЭ требует закладывать запас мощности не менее 10–15% для учета колебаний нагрузки и резервирования оборудования. При параллельном подключении трансформаторов запас должен обеспечивать надежность и равномерное распределение нагрузки.

IEC 60076 регулирует испытания трансформаторов и требования к их перегрузочной способности, что влияет на выбор номинальной мощности с учетом температурных условий эксплуатации.

Формула для расчета номинальной мощности трансформатора: Pₙ = (ΣPₖ × Код × Кисп) × (1 + Кзап), где ΣPₖ – суммарная мощность потребителей, Код – коэффициент одновременности, Кисп – коэффициент использования, Кзап – коэффициент запаса.

Выбор трансформатора должен учитывать тепловой режим и перегрузочную способность для обеспечения долговечности и стабильной работы под нагрузкой.

Вопрос-ответ:

Как определить необходимую мощность трансформатора для подключения конкретного объекта?

Для расчёта мощности трансформатора сначала оценивают суммарную нагрузку всех подключаемых потребителей, учитывая их тип и режим работы. Затем применяют коэффициенты одновременности и запаса, чтобы обеспечить надёжность и возможность роста нагрузки. Итоговая мощность должна покрывать максимальную потребляемую мощность с учётом пусковых токов и динамических нагрузок, что позволяет избежать перегрузок и повышает срок службы оборудования.

Почему часто используют несколько трансформаторов вместо одного большого для подключения к сети?

Применение нескольких трансформаторов позволяет повысить надёжность электроснабжения — при выходе из строя одного трансформатора оставшиеся продолжают обеспечивать часть нагрузки. Кроме того, такой подход облегчает техническое обслуживание и снижает влияние пиковых нагрузок, позволяя более гибко распределять электрическую мощность. Это особенно актуально для промышленных и коммунальных объектов с переменной нагрузкой.

Как влияет коэффициент использования на выбор мощности трансформатора?

Коэффициент использования отражает отношение фактической нагрузки к номинальной мощности трансформатора. Если выбирать трансформатор с мощностью строго равной максимальному потреблению, то оборудование может работать с перегрузками или простаивать большую часть времени. Учитывая коэффициент использования, выбирают трансформатор с запасом мощности, что обеспечивает стабильную работу и предотвращает перегрев, увеличивая срок службы и снижая риски аварий.

Какие требования предъявляются к резервированию трансформаторов при подключении к сети?

Резервирование предусматривает наличие одного или нескольких трансформаторов, способных заменить основной в случае отказа. Для этого резервные трансформаторы подбираются с учётом общей нагрузки, чтобы обеспечить электроснабжение без перебоев. Требования включают автоматическое переключение нагрузки, равномерное распределение нагрузки между основным и резервным оборудованием, а также соблюдение норм по безопасности и надежности электросети.

Каким образом распределяется нагрузка между параллельно подключёнными трансформаторами?

Нагрузка между трансформаторами распределяется пропорционально их мощностным характеристикам и сопротивлениям обмоток. Для эффективной работы параллельного подключения необходимо, чтобы параметры трансформаторов были близки по номинальному напряжению, фазировке и внутреннему сопротивлению. При этом корректное распределение нагрузки предотвращает перегрузки и обеспечивает оптимальный режим работы каждого трансформатора, повышая общую надежность системы.
